框架结构28层住宅楼建筑施工CAD图纸(知名设计院设计)

  • 住宅类型(型体):塔式(一梯4户以下)
  • 商业:无
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑高度:86m
  • 地上层数:28层
  • 地下层数:2层
  • 地下室功能:人防,车库,设备用房
  • 设计效果图:无

附件详情

建筑耐火等级: 一级
建筑设计结构形式:现浇钢筋混凝土框架剪力墙;
抗震设防等级: 8
建筑高度:86m
人防等级:4、5、6、7号楼为五级 Ⅱ类人员掩蔽防空地下室,地下车库为六级装备物资库;
建筑合理使用年限: 50年
使用性质:工程住宅楼均为 高层住宅 ,地上28层,地下二层,地下设备夹层高2.15米,地下车库为两层(局部一层)机动车停车库。
功能要求:
居住:根据甲方任务书要求,住宅楼分设各类户型,4、5、6楼一梯六户, 7号楼一梯八户。
服务:住宅楼首层设门厅,门厅内设信报箱,入口处设残疾人坡道,各住宅楼楼层均设垃圾收集空间,楼宇保安由小区物业公司统一管理。
地下汽车库:Ⅰ段为地下二层结构,其中地下二层为六级人防物资库;Ⅱ段为地下一层,设四期工程的消防水池。生活水池及泵房,二处变配电用房,其余按六级人防物资库设计。

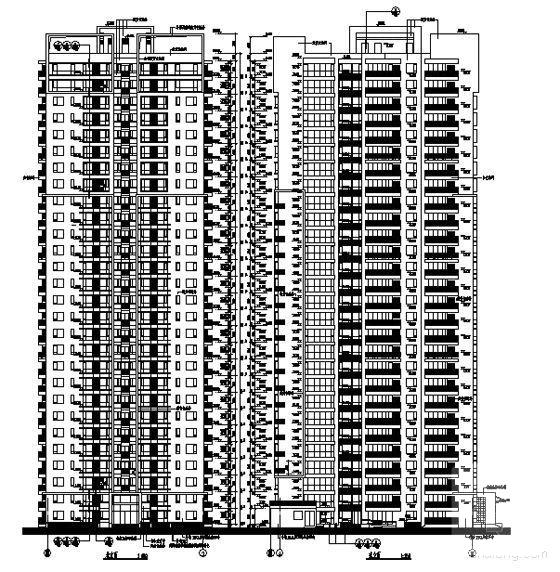

侧立面图

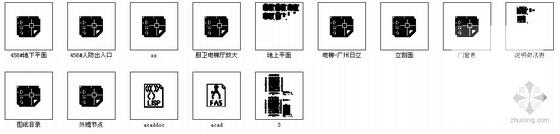

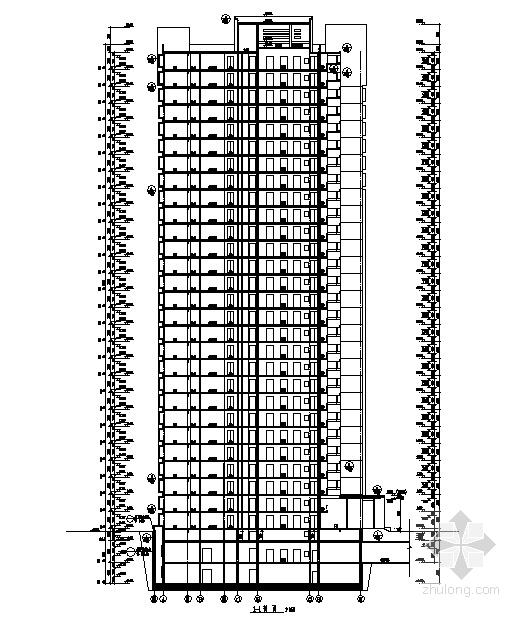

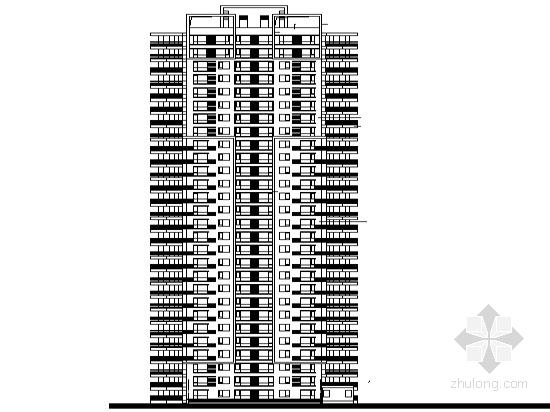

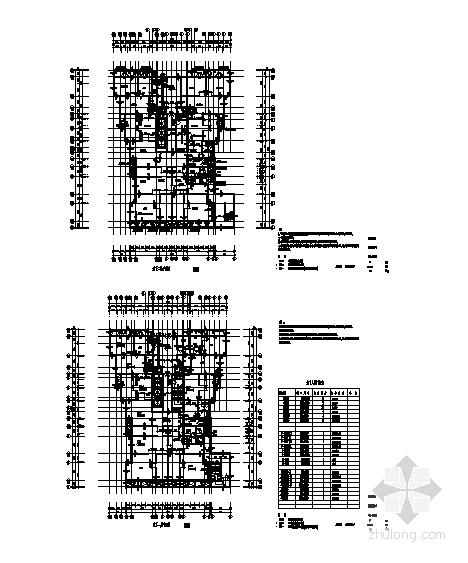

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
