11层住宅楼（带阁楼）建筑施工CAD图纸
- 建筑高度类型：高层建筑
- 图纸设计深度：施工图
- 项目所在地：江苏
- 图纸设计格式：天正建筑CAD 7.0,CAD2000
- 建筑高度：33.54m
- 地上层数：11层
- 设计效果图：无
附件详情
建筑设计结构形式为：钢筋混凝土短肢剪力墙结构
抗震设防烈度：6
层数为： 11层
高度为： 33.54米
屋顶形式：屋顶
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共7张图纸

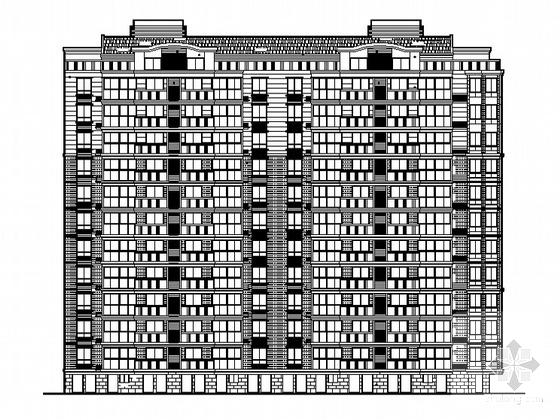

背立面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-08-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.11 MB
- 收藏次数：0
-
文件名称：
附件-995897955700785875785.rar
