新城11层住宅楼建筑施工套CAD图纸

资料简介
赚取积分

住宅类型（型体）：塔式（一梯5-8户）
商业：有
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
图纸设计深度：施工图
项目所在地：湖北
图纸设计风格：欧陆风格
图纸设计流派：新古典
图纸设计格式：天正建筑CAD 7.0,CAD2000
参考图纸：21张
建筑设计面积：6696平方米
建筑高度：36.6m
地上层数：11层
设计效果图：无

附件详情

襄樊市]某知名地产十一层住宅楼建筑施工套图

项目名称：凤凰城
建设单位：襄樊xxx房地产有限公司
建设地点：襄樊市xxx东路
建设规模：本栋建筑面积6696m2.
建筑层数: 11F 建筑总高度36.60m.
建筑分类：高层商住楼，耐火等级：二级；设计安全使用年限50年。
抗震设防烈度：六度；设防类别: 丙类.
结构类型：框架结构；
设计年代：近代-05

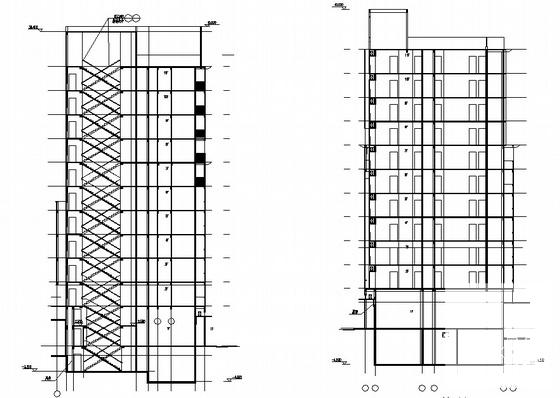

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共21张图纸

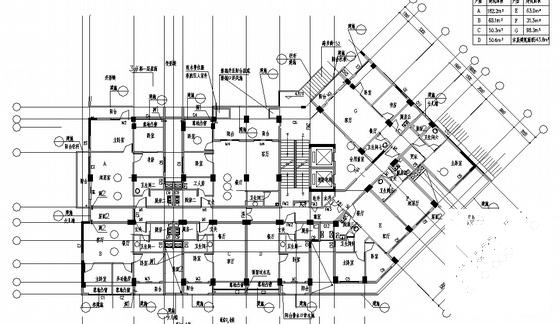

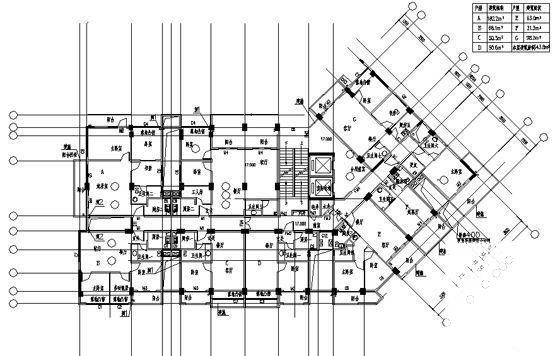

六层平面图

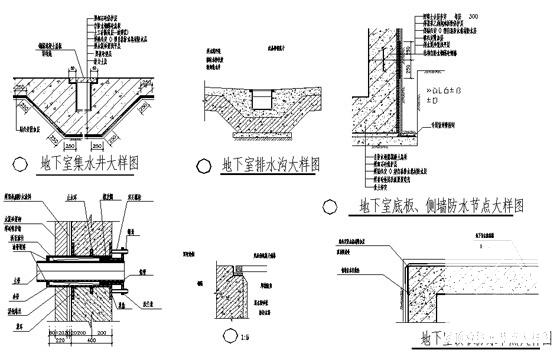

地下室大样图

厨厕大样图

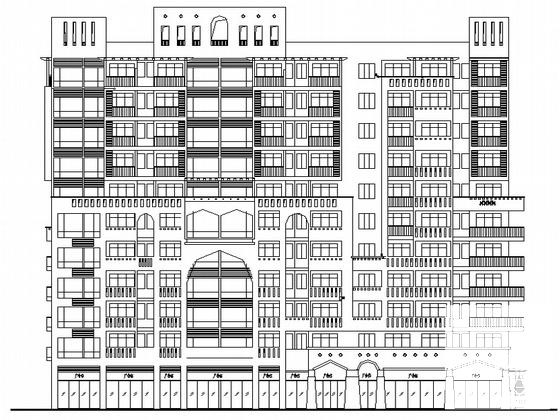

侧立面展开图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图

以上是部分截图，请下载附件后查看完整高清内容
