3层新城二期幼儿园建筑施工CAD图纸

  • 幼儿园规模:中型(6-9班)
  • 建筑风格:现代
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:安徽
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:2255.5平方米
  • 占地面积:1152.2平方米
  • 建筑高度:10.8m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

工程名称:淮南xx·二期 幼儿园
建设地点:安徽省淮南市
建设单位:淮xx置业有限公司
主要使用功能(工业建筑生产性质):幼儿园
建筑工程等级:二级
设计使用年限:50年
建筑设计面积:2255.5平方米
建筑基底面积:1152.2平方米
建筑层数:地上3层,建筑高度:10.8米
耐火等级:2级
屋面防水等级:3级
抗震设防烈度:7度
主要结构类型:框架结构

剖面

平面

立面图

剖面

总图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

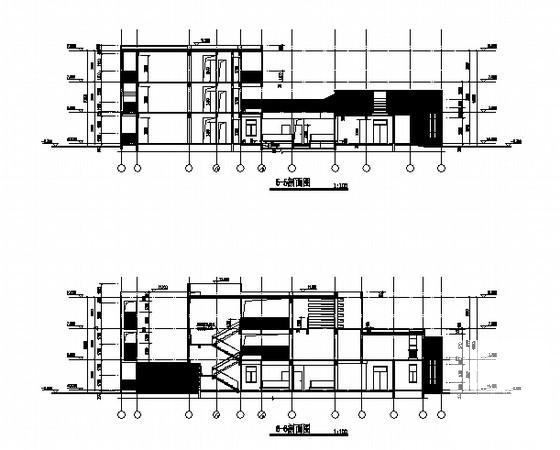

  • 3层新城二期幼儿园建筑施工CAD图纸 - 1
    第 1 张图

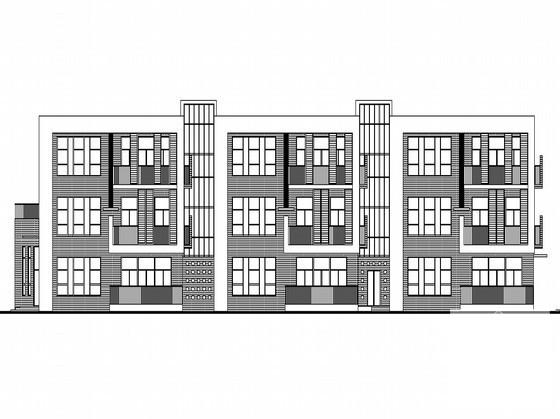

  • 3层新城二期幼儿园建筑施工CAD图纸 - 2
    第 2 张图

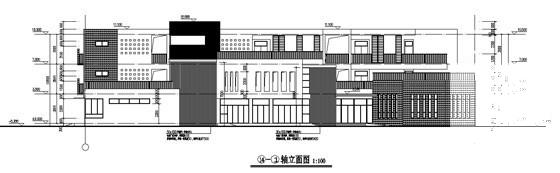

  • 3层新城二期幼儿园建筑施工CAD图纸 - 3
    第 3 张图

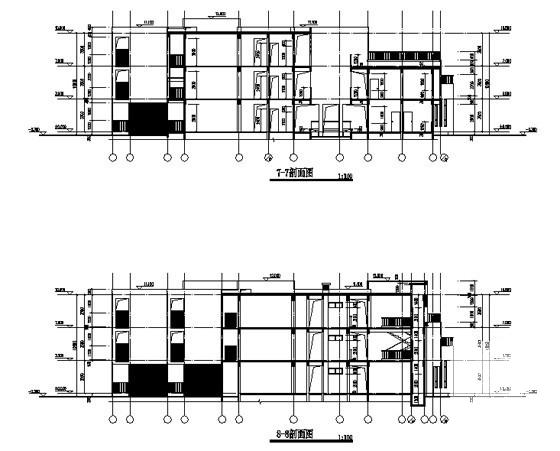

  • 3层新城二期幼儿园建筑施工CAD图纸 - 4
    第 4 张图

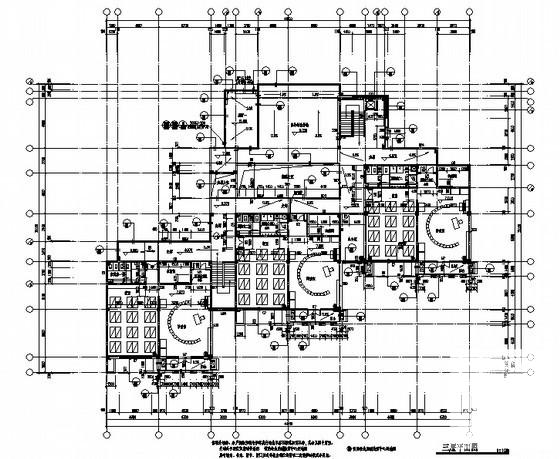

  • 3层新城二期幼儿园建筑施工CAD图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
