施工图纸3层老年公寓建筑施工CAD图纸

附件详情

该资料为某三层老年公寓 建筑施工 图
工程占地面积：529.20m2，建筑面积约为：1519.55平方米、建筑设计结构形式为：砖混结构、层数为： 3层、高度为：12.8 米、屋顶形式：灰色筒瓦坡屋顶

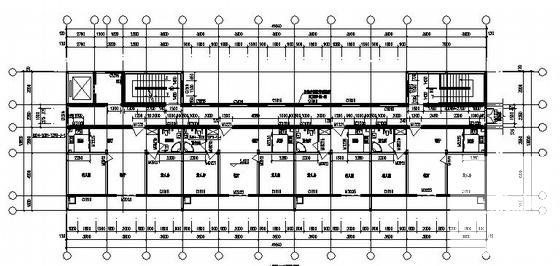

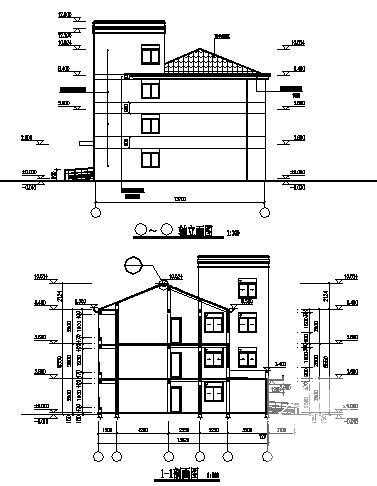

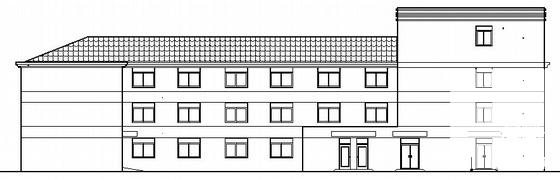

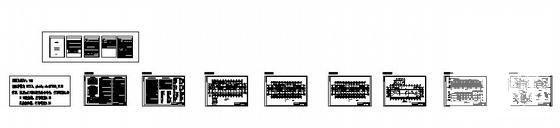

这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，共11张图纸
设计功能包括：宿舍等。
