4层老年公寓给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 火灾危险等级：轻危险级
- 消火栓用水量室内(L/S)：5,15
- 大样节点：水箱,卫生间
- 项目所在地：安徽
附件详情
- 给排水设计总说明

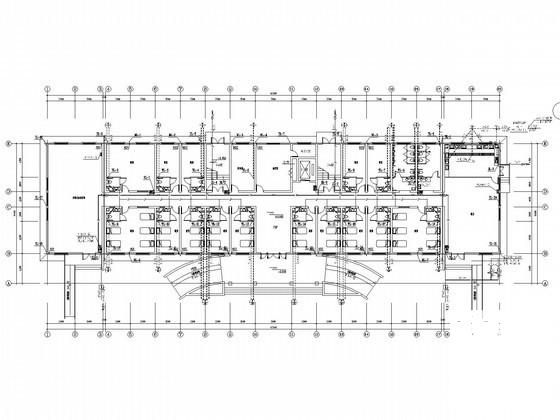

- 一层给排水平面图
- 二层给排水平面图
- 三层给排水平面图
- 四层给排水平面图
- 屋面给排水平面图
- 卫生间给排水大样图
- 消防水箱大样图
- 排水系统图
- 消火栓系统图
附件详情
该项目位于安徽，是一栋老年公寓的给排水及消防设计项目，建筑层数为四层，建筑高度13.8m。本建筑采用不锈钢成品消防水箱，设置于本屋顶，消防水箱12立方米。
该项目设计范围：室内
消防系统
、给水系统、污废水排水系统、雨水系统、灭火器配置设计
；
，共计8张图纸；

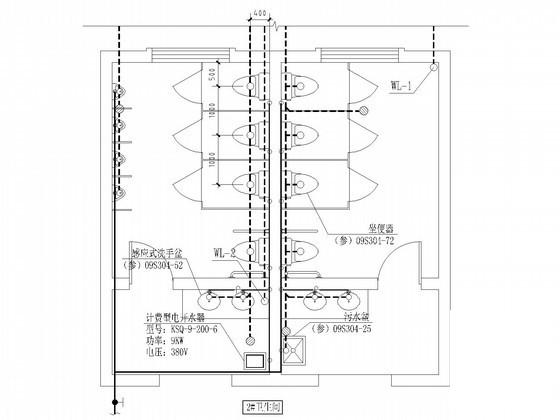

卫生间大样图

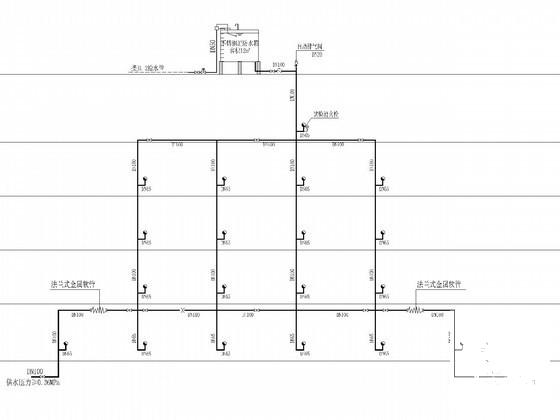

消火栓系统图

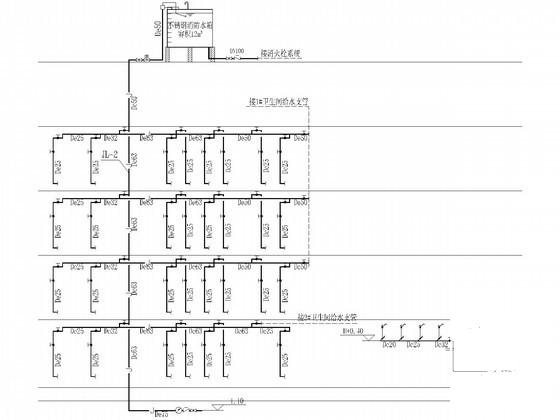

给水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
