剪力墙18层小户型商住楼建筑施工CAD图纸

  • 住宅类型(型体):酒店式公寓
  • 商业:有
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:30张
  • 建筑高度:67.6m
  • 地上层数:18层
  • 设计效果图:无

附件详情

该资料为某十八层小户型商住楼 建筑施工
工程建筑建筑设计结构形式为:钢筋混凝土短肢剪力墙结构、层数为: 18层、高度为: 67.6米
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共30张图纸
设计功能包括:商铺,客厅、厨房、卧室等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 剪力墙18层小户型商住楼建筑施工CAD图纸 - 1
    第 1 张图

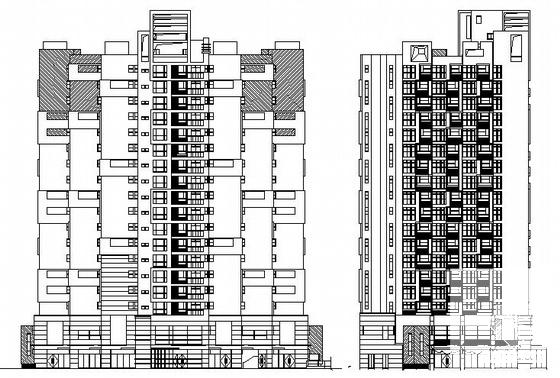

  • 剪力墙18层小户型商住楼建筑施工CAD图纸 - 2
    第 2 张图

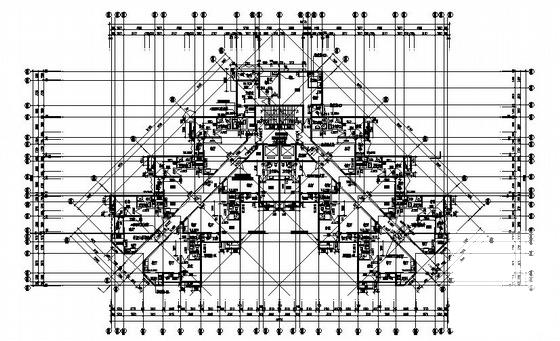

  • 剪力墙18层小户型商住楼建筑施工CAD图纸 - 3
    第 3 张图

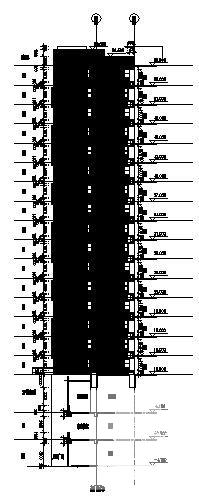

  • 剪力墙18层小户型商住楼建筑施工CAD图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
