两层门刚结构造型车间建筑结构CAD施工图纸（独立基础）
- 建筑类别：工业建筑
- 建筑高度类型：多层建筑
- 建筑地上层数：2层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
该项目是二层工业建筑，一层层高为5.500m，二层檐高9.500m，建筑面积为5142平方米，抗震设防烈度为7度。
该资料包含：建筑设计说明，平面图，立面图，剖面图；钢
结构设计说明
，基础布置图，基础详图，屋面结构布置图，结构布置图，节点连接详图，
节点详图
，钢楼梯图等共计16张图。

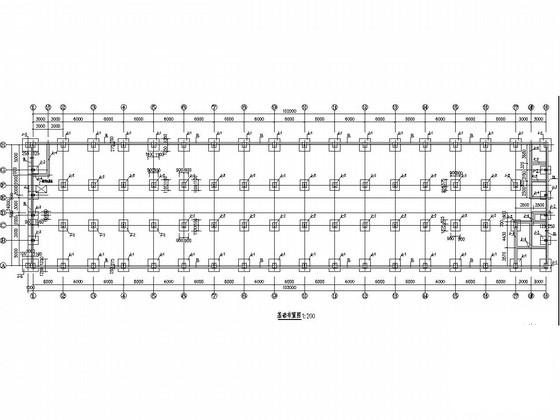

基础布置图

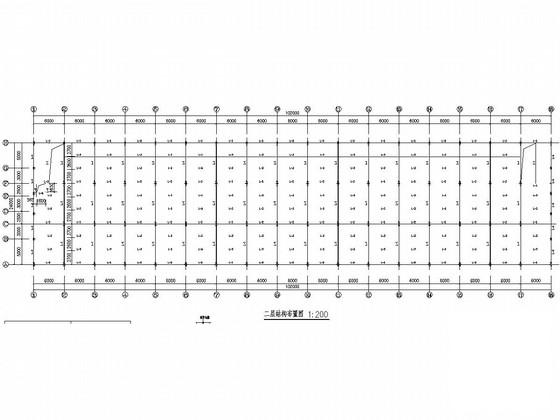

二层结构布置图

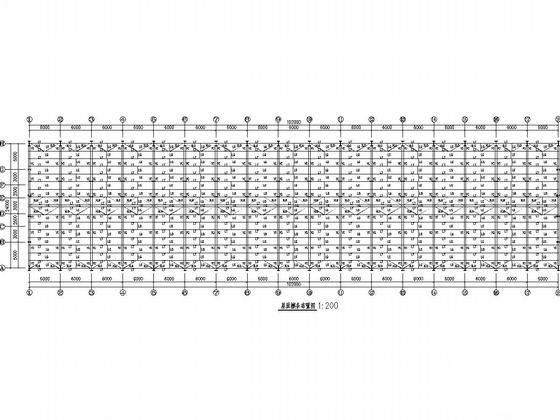

屋面檩条布置图

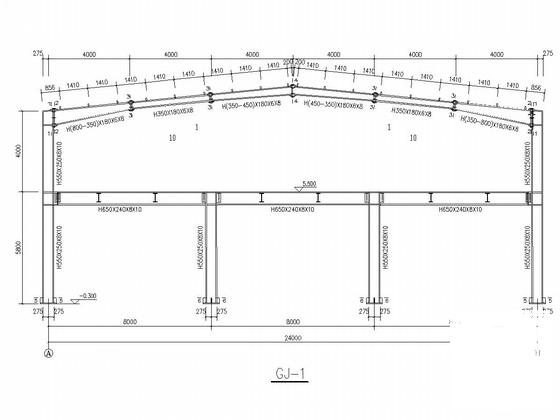

钢架图
