单层门刚车间结构设计施工图纸

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:18m
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该资料包含:钢结构设计总说明,基础平面布置图,结构平面布置图,吊车梁 平面布置图 ,檩条墙梁布置图,GJ-2,DCL-1 DCL-1b等
共14张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

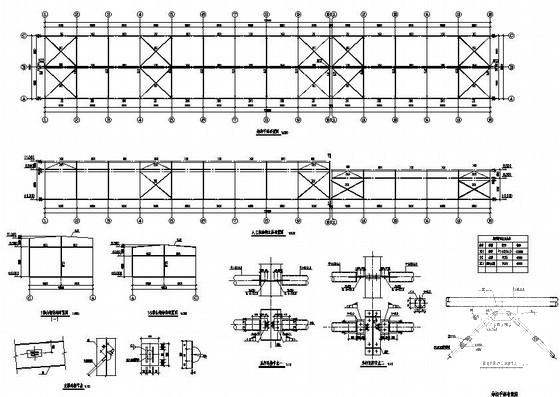

  • 刚结构施工图 - 1
    刚结构施工图 - 1

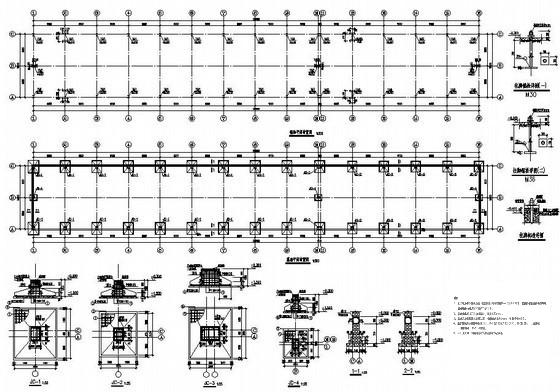

  • 刚结构施工图 - 2
    刚结构施工图 - 2

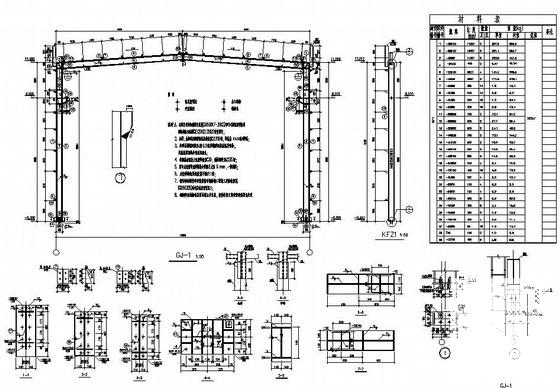

  • 刚结构施工图 - 3
    刚结构施工图 - 3

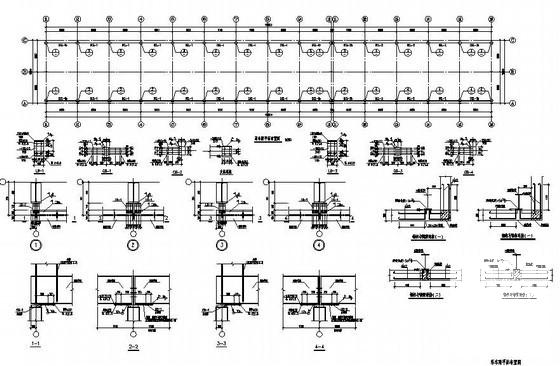

  • 刚结构施工图 - 4
    刚结构施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
