产业化基地4层框架厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 厂房建筑高度类型：多层厂房
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.65kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：23张
附件详情
结构设计说明
、桩位平面布置图、承台
平面布置图
、地梁平面配筋图、柱配筋图、模板配筋图、梁平面配筋图、
楼梯详图
共23张图纸。

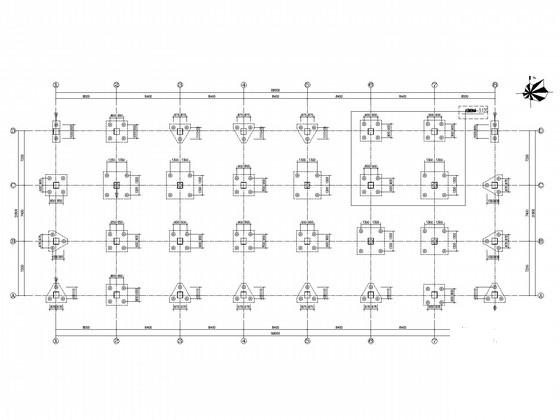

桩位平面布置图

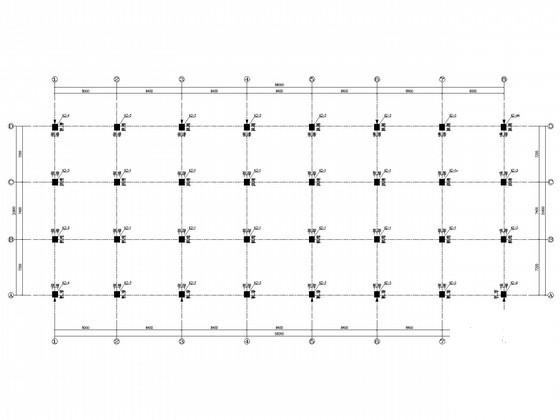

柱配筋图

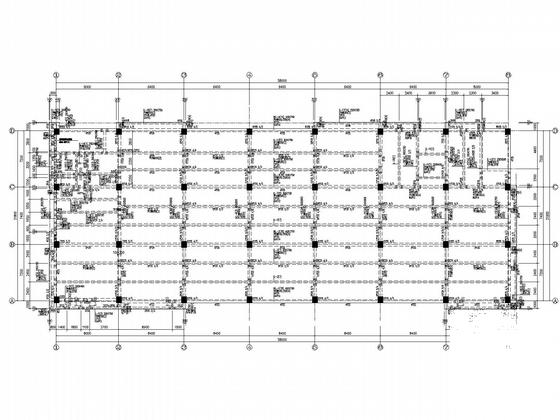

梁平法施工图

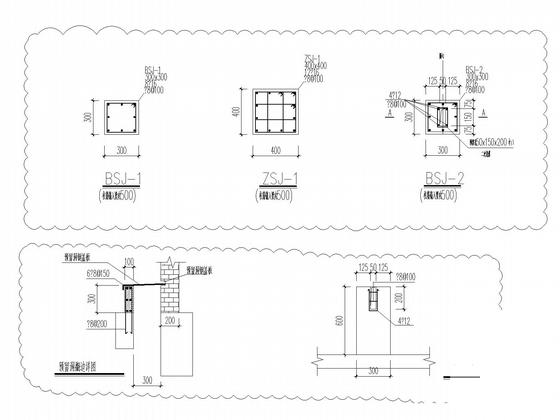

节点详图

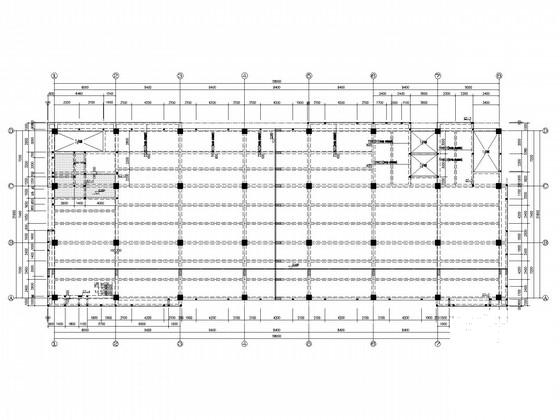

板配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-22
- 评论次数：0
- 浏览次数：0
- 文件大小：3.15 MB
- 收藏次数：0
-
文件名称：
附件-995876688599565895678.zip
