4层框架结构别墅结构CAD施工图纸(加层)

  • 建筑类别:别墅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 参考图纸:10张
  • 设计年代:近代

附件详情

图纸为:4层框架结构别墅结构施工图,主要包括:桩基础平面布置图、柱平法施工图、基础梁平面布置图、板 平面布置图 、各层梁平面整体配筋图、各层板平面整体配筋图、 楼梯详图 等共10张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

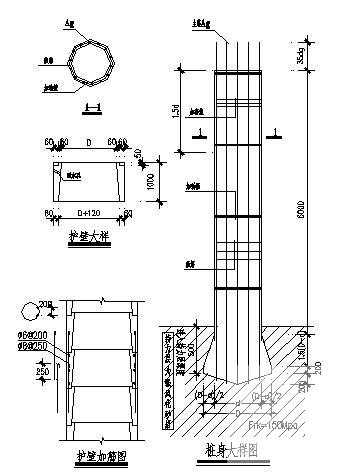

  • 4层框架结构别墅结构CAD施工图纸(加层) - 1
    第 1 张图

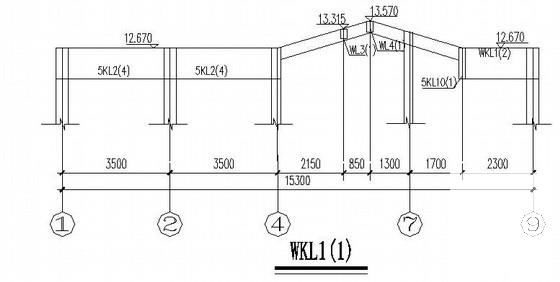

  • 4层框架结构别墅结构CAD施工图纸(加层) - 2
    第 2 张图
  • 4层框架结构别墅结构CAD施工图纸(加层) - 3
    第 3 张图
  • 4层框架结构别墅结构CAD施工图纸(加层) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
