网架屋盖2层框架结构大学体育活动中心结构CAD施工图纸(基础平面图)
- 建筑类别：体育
- 建筑地上层数：2层
- 建筑地下层数：0层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础,桩基础
- 结构安全等级：二级
- 地基基础设计等级：乙级
- 抗震设防烈度：7度抗震
- 风压：0.35kN/平方米
- 雪压：0.4kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
框架结构二层体育活动中心，屋盖为网架结构。包括：结构设计总说明，基础平面图，基础构造详图，柱布置图，各层梁板配筋图，
楼梯详图
，看台基础平面图等共计16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

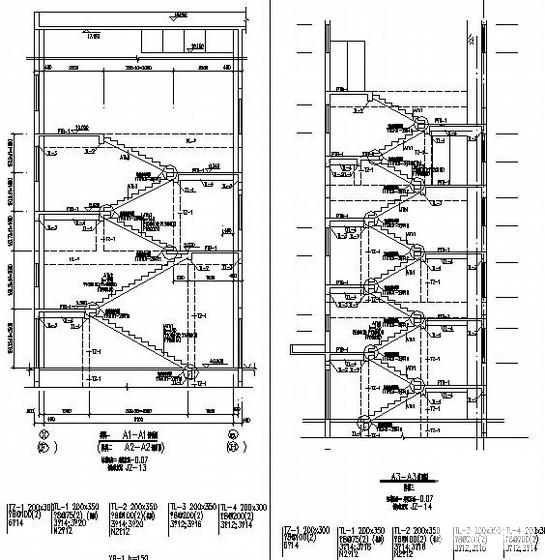

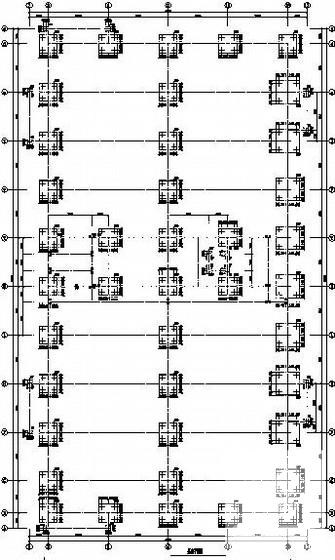

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-09-23
- 评论次数：0
- 浏览次数：0
- 文件大小：2.19 MB
- 收藏次数：0
-
文件名称：
附件-995876795097907695788.rar
