城市8层人民医院门诊医技楼工程建筑施工CAD图纸(现浇钢筋混凝土)

  • 建筑类别:医院住院楼
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:河南
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:27张
  • 建筑设计面积:17875.04平方米
  • 建筑高度:33.55m
  • 地上层数:8层
  • 设计效果图:无

附件详情

本项目为河南某市人民医院门诊医技楼,日门诊接待能力500人次。
建筑设计面积:17875.04平方米。
建筑层数:8层。
建筑高度:33.55米。
建筑防火类别及耐火等级:一类高层医院建筑,耐火等级为一级。
建筑使用年限:50年。
建筑建筑设计结构形式:全现浇钢筋混凝土框架结构。
抗震设防烈度:七度,设计地震分组属第二组。
建筑设备配置:自动喷淋 消防系统 、热水系统、计算机网络、通信及综合布线系统、消防自动报警及应急广播系统等。
建筑消防:沿建筑设有环行消防车道,车道宽度不小于4米。
这份参考资料包括设计说明、工程做法表、各层平面图、立面图、剖面图、 楼梯详图 、自动扶梯详图、卫生间详图、墙身详图、门窗大样以及节能设计表,共计27张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

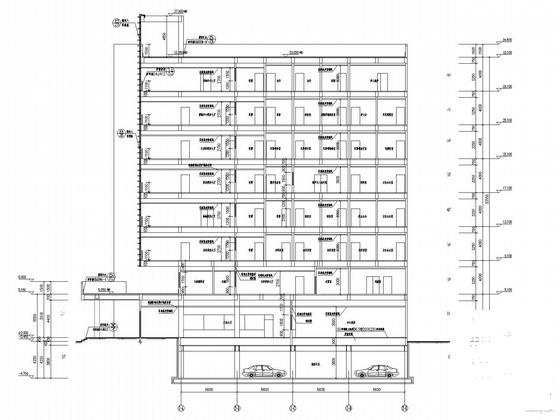

  • 城市8层人民医院门诊医技楼工程建筑施工CAD图纸(现浇钢筋混凝土) - 1
    第 1 张图

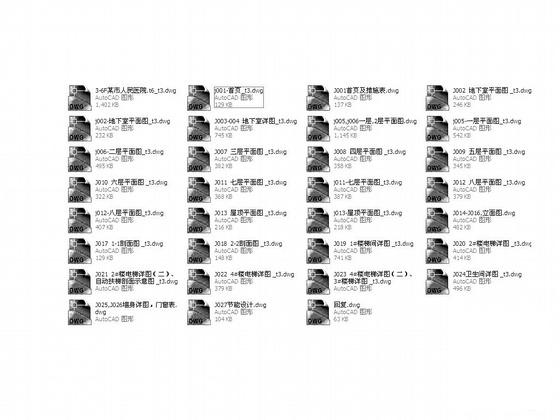

  • 城市8层人民医院门诊医技楼工程建筑施工CAD图纸(现浇钢筋混凝土) - 2
    第 2 张图

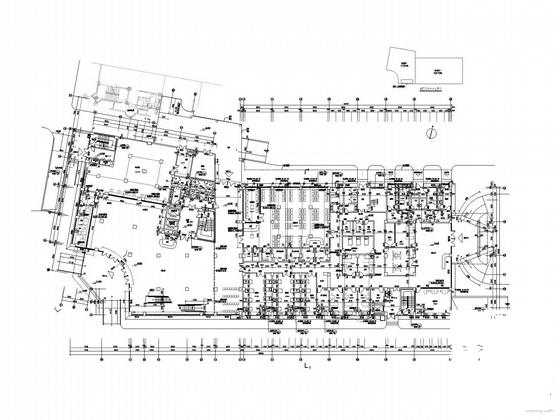

  • 城市8层人民医院门诊医技楼工程建筑施工CAD图纸(现浇钢筋混凝土) - 3
    第 3 张图

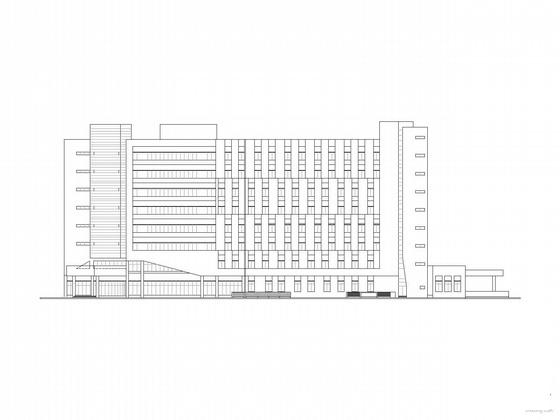

  • 城市8层人民医院门诊医技楼工程建筑施工CAD图纸(现浇钢筋混凝土) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
