农贸市场给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：商业
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：2296平方米
- 建筑地上层数：1层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：7张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室内(L/S)：15
- 项目所在地：浙江
附件详情
- 给排水设计说明
- 市场排水图
- 市场给水图
- 消火栓平面图
- 消火栓及给水系统原理图
附件详情
该项目建筑面积2296平方米，建筑高度3.75米。体积8610立方米。建筑层数地下1层，地上1层。设计内容主要为：生活给水系统、生活排水系统、室内消火栓系统及建筑灭火器配置。
，共7张。

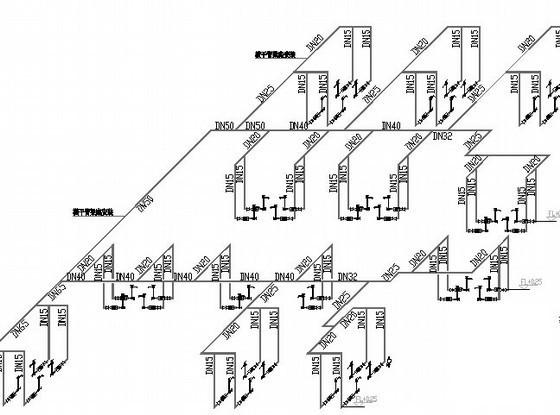

给水系统图
排水沟示意图
消火栓平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

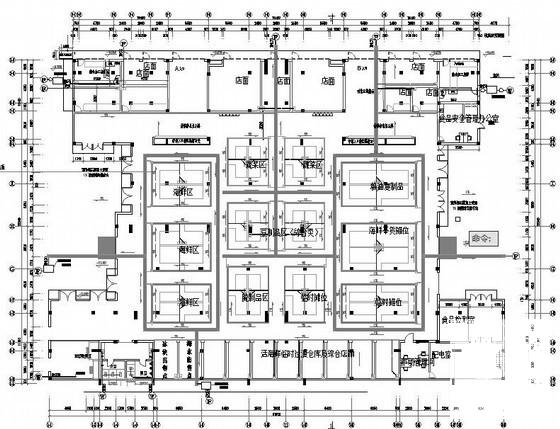

第 1 张图 -

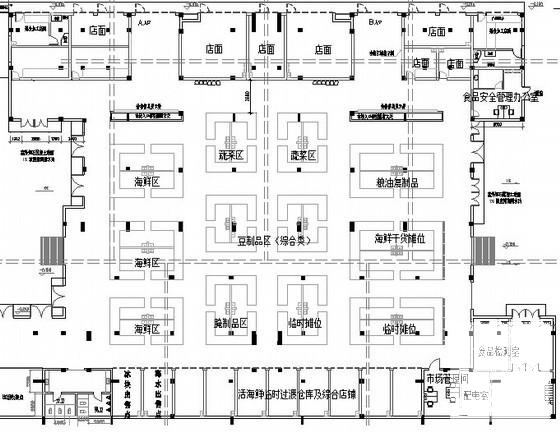

第 2 张图 -

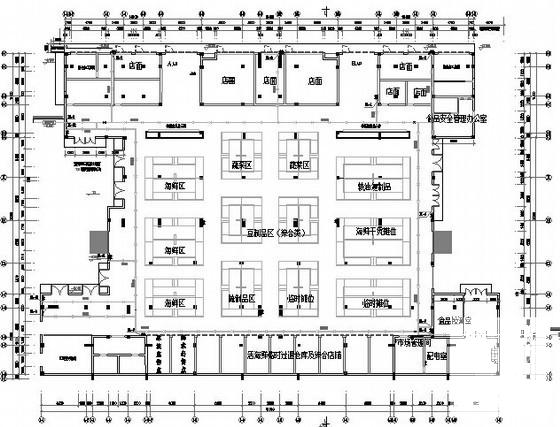

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.91 MB
- 收藏次数：0
-
文件名称：
附件-995859957778777877875.rar
