55m90m55m预应力连续刚构桥CAD施工大样图（112张）.dwg

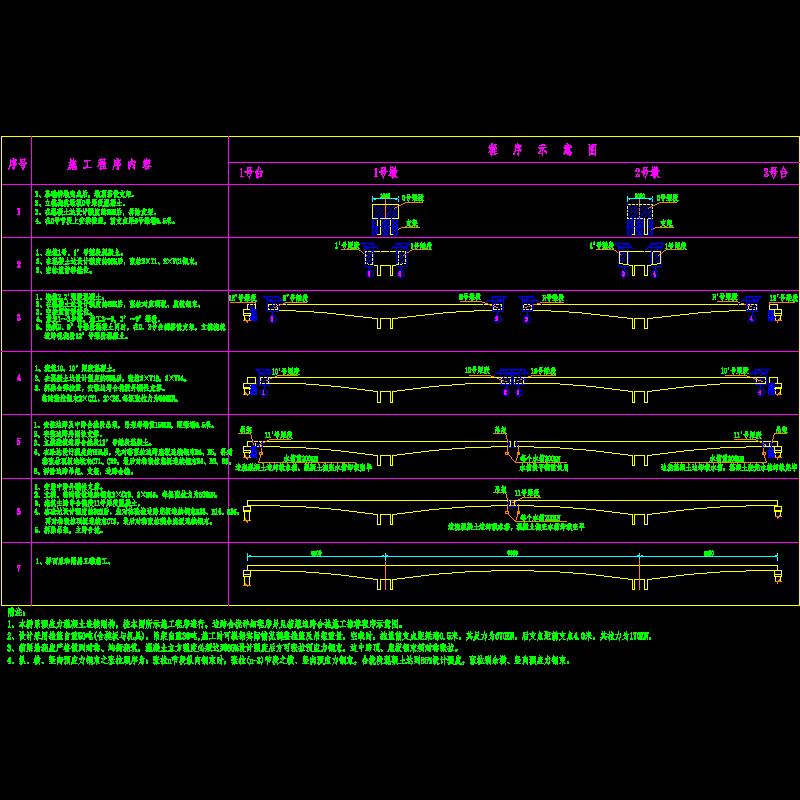

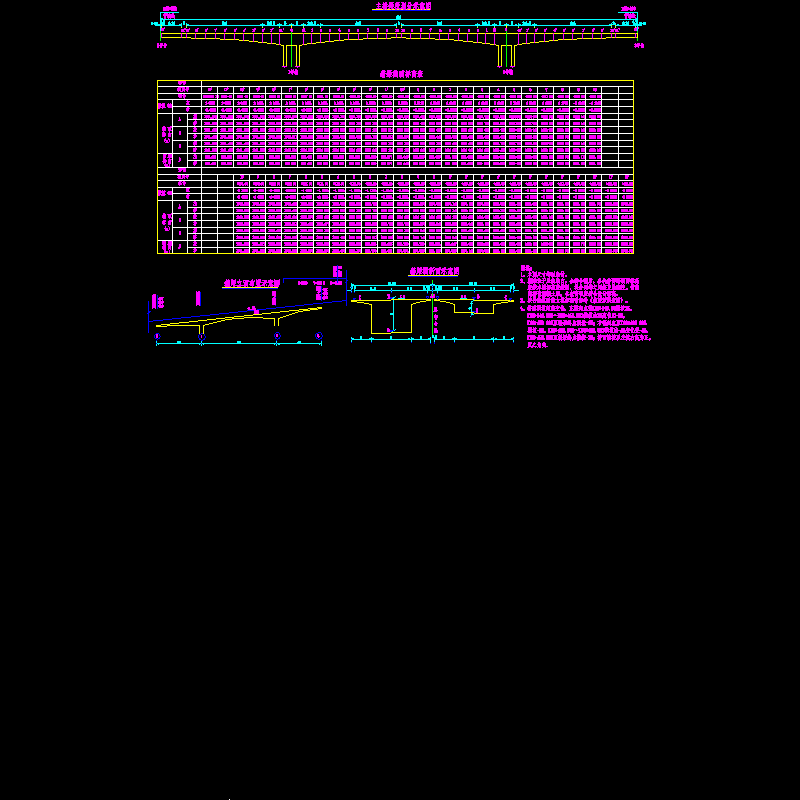

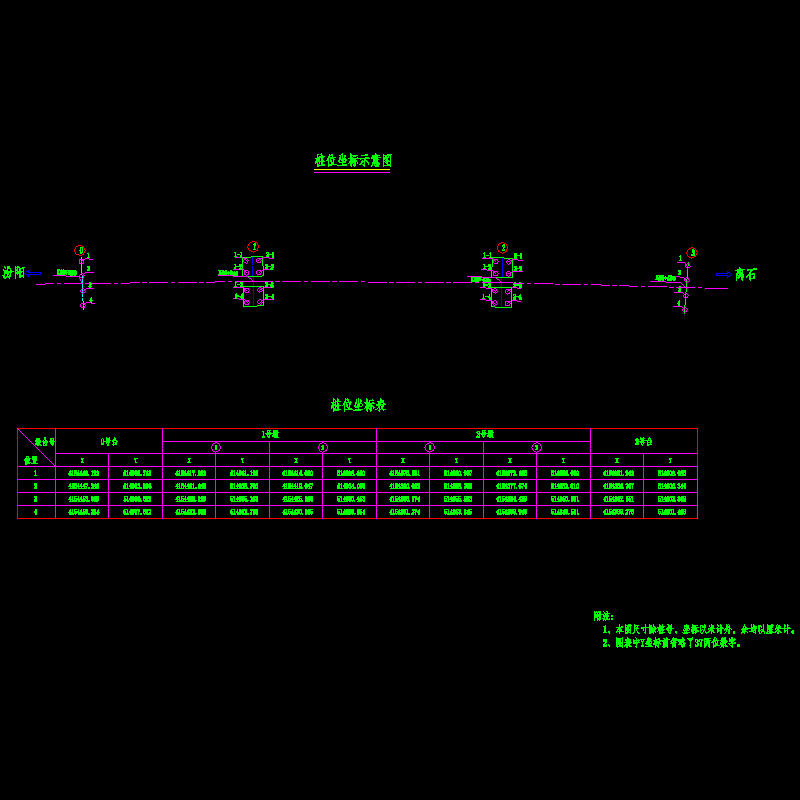

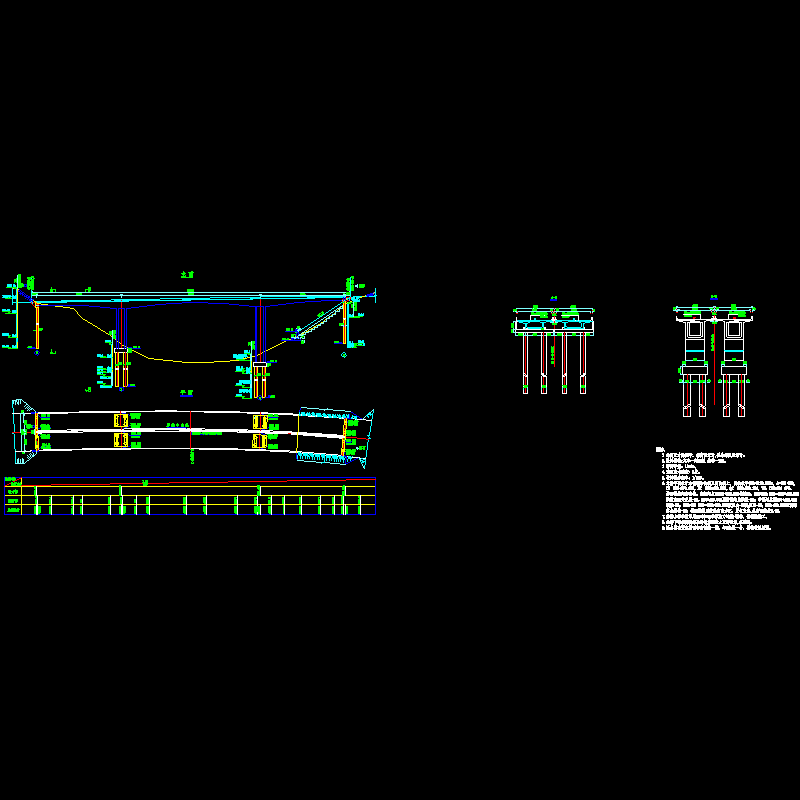

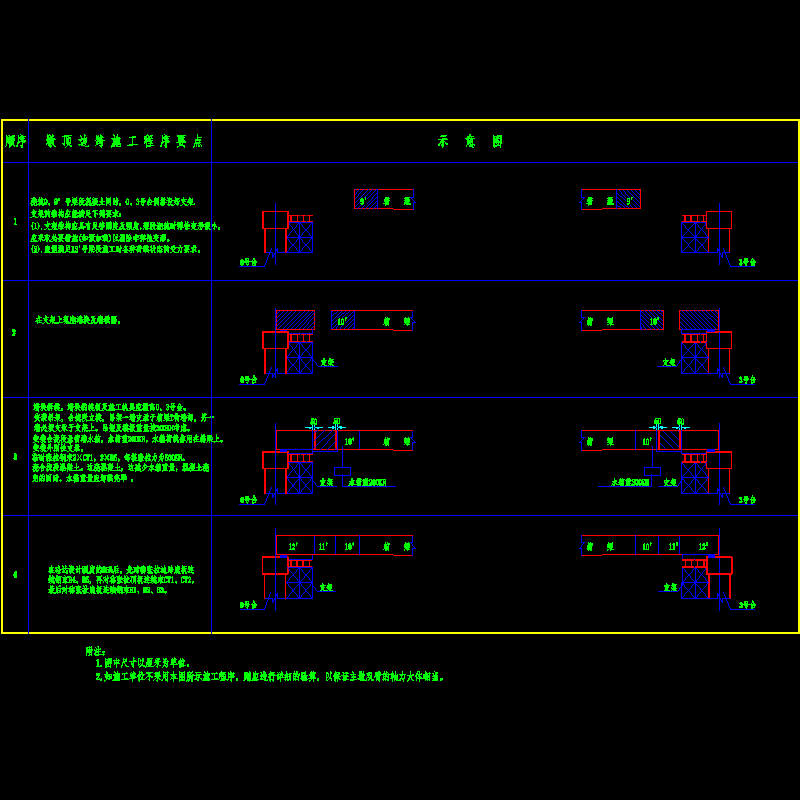

附件详情 桥梁全长：207米 结构型式：连续刚构 　　计算行车速度：80 km/h 荷载等级：汽车－超20级，挂车－120； 　　风荷载：500Pa/m2 地震烈度：地震基本烈度Ⅵ度； 　　设计洪水频率：1/300 　　桥面宽度：2×（0.5＋11.0＋0.74）＝2×12.24m，中缝0.02m，总宽24.5m 　　主桥桥面宽24.5米，分两幅，每幅桥箱梁采用单箱单室断面，箱梁顶板宽12.00米，底板宽6.00米箱梁，箱梁顶、底面设1%横坡，与桥面横坡相同。墩顶0号梁段长10.0米，两个“T构”的悬臂各分为10对梁段，其梁段数及梁段长度从根部至跨中各为：2×3.5米、8×4.0米，累计悬臂总长39米，悬臂浇筑梁段最大控制重量约为1500KN。 　　 　　图纸内容： 　　设计说明、全桥材料及工程数量表、桥位平面图 　　桥型布置图2、桩位坐标图 　　箱梁综合施工程序示意图、箱梁边跨合拢施工推荐程序示意图 　　箱梁截面标高表、箱梁平面布置示意图、箱梁标准横断面图 　　箱梁一般构造图2、箱梁齿板一般构造图2 　　箱梁纵向预应力钢束布置图2、箱梁纵向预应力钢束竖曲线要素表 　　箱梁纵向预应力钢束平曲线要素表、箱梁纵向预应力钢束长度及引伸量表 　　箱梁横、竖向预应力钢束（筋）布置图4 　　箱梁横、竖向预应力筋布置及锚具大样图 　　箱梁0号节段顶板、底板、腹板、横隔板钢筋布置图 　　箱梁边跨12’号梁段一般构造图 　　箱梁边跨12’号梁段顶板、腹板钢筋布置图 　　箱梁边跨12’号梁段底板钢筋布置图 　　箱梁边跨12’号梁段横隔板及封锚段钢筋布置图 　　箱梁边跨12’号梁段预留槽及翼板加厚段钢筋布置图 　　箱梁边跨12’号梁段钢束加强、定位钢筋布置图 　　箱梁边跨、中跨合拢段外刚性支撑构造图 　　箱梁1、1’号梁段普通钢筋布置图 　　箱梁2、2’号梁段普通钢筋布置图 　　箱梁3-8号梁段普通钢筋布置图 　　箱梁3’-8’号梁段普通钢筋布置图 　　箱梁横、竖向预应力筋布置及锚具大样图（二） 　　箱梁0号断面钢束布置图、箱梁1-10号断面钢束布置图 　　箱梁1’-12’号断面钢束布置图、箱梁纵向预应力钢束定位钢筋示意图 　　箱梁横、竖向预应力钢束（筋）定位钢筋示意图 　　箱梁0号节段一般构造图、箱梁9号梁段普通钢筋布置图 　　箱梁9’号梁段普通钢筋布置图 　　箱梁10、10’号梁段普通钢筋布置图 　　箱梁11、11’号梁段普通钢筋布置图 　　箱梁1、4号上齿板普通钢筋布置图 　　箱梁2号上齿板普通钢筋布置图 　　箱梁3、5号上齿板普通钢筋布置图 　　箱梁1号-11号下齿板普通钢筋布置图 　　箱梁预拱度图、桥墩一般构造图 　　桥台盖梁钢筋布置图、桥台耳背墙钢筋布置图 　　0号桥台桩基钢筋布置图 　　3号桥台桩基钢筋布置图 　　防撞护栏钢筋布置图、波形护栏钢筋布置图 　　全桥泄水管布置图、箱梁支座构造图 　　D160型伸缩缝构造图、桥头搭板一般构造图 　　桥头搭板钢筋布置图、桥台锥坡构造图 　　桥墩墩身及基础钢筋布置图、桥墩承台钢筋构造图 　　桥墩桩基钢筋布置图、桥墩检修爬梯布置图 　　桥台一般构造图 　　…… 　　共计112张 箱梁边跨、中跨合拢段外刚性支撑构造图 箱梁横、竖向预应力筋布置及锚具大样图(二) 桥墩桩基钢筋布置图 桥台盖梁钢筋构造图 桥台锥坡构造图 全桥泄水管布置图 防撞护栏钢筋布置图
