8层综合三甲医院电气CAD施工图纸(弱电大样)

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:12779.7平方米
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:67张
  • 设计年代:近代
  • 地下室用途:设备用房,其它
  • 节点大样:其它
  • 负荷等级:一级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 安全防范:二级
  • 楼控系统规模:较大型
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电设计:供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
  • 弱电设计: 火灾自动报警系统 ,视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,扩声系统,信息网络系统,公共信息显示系统,机房工程,呼应信号及信息显示,其它

附件详情

  • 1、电气设计说明
  • 2、10kV及柴油发电机配电系统图
  • 3、A1-1T低压配电系统图
  • 4、竖向干线系统图
  • 5、配电箱系统图
  • 6、控制原理图
  • 7、消防泵一用一备软启动控制原理图
  • 8、PDS结构化布线系统图
  • 9、有线电视系统图
  • 10、视频监控系统图
  • 11、信息显示系统图
  • 12、停车场管理系统图
  • 13、电梯运行监控系统图
  • 14、门诊叫号系统图
  • 15、取药排队、病房呼叫
  • 16、火灾自动报警系统
  • 17、防火剩余电流动作报警系统图
  • 18、弱电进线间设备平面布置图
  • 19、A1-1T配电房平面布置大样图
  • 20、医疗设备工作接地示意图
  • 21、强电井平面布置图
  • 22、柴油发电机房接地平面布置图
  • 23、地下室电力平面布置图
  • 24、电力平面图
  • 25、机房层电力平面图
  • 26、照明平面布置图
  • 27、医疗接地平面图
  • 28、食堂 弱电平面图
  • 29、食堂照明平面图
  • 30、食堂强电系统图
  • 31、食堂插座平面图
  • 32、总电气平面图
  • 33、屋顶 防雷平面图
  • 34、地下室基础接地平面布置图
  • 35、弱电井平面布置图
  • 36、消防控制室设备平面布置图
  • 37、地下室消防及联动平面布置图
  • 38、弱电平面布置图
  • 39、监控、广播及医用弱电平面图

附件详情

该附件是综合三甲医院全套电气施工图纸(含食堂 全套弱电),总共67张。
该项目建筑类别属一类高层公共建筑,总建筑面积约12779.7平方米,其中地下建筑面积约:2348.5平方米。建筑高度28.5m,地上7层,地下1层,属Ⅳ类汽车库。其中各科室区域划分如下:一层为门诊大厅、发热门诊、急诊科;二层为药房、门诊科室;三层为手术室、门诊科室;四至七层为住院部病房。
强电设计包括:变配电,电力,照明,防雷,接地及电气安全系统,医疗设备工作接地系统,防火剩余电流动作报警系统、电气节能等。
弱电设计包括:电话及PDS结构化布线系统、有线电视系统、视频监控系统、停车场自动收费管理系统、电子信息公告及查询系统、病房呼叫系统、电梯通讯及控制系统、公共广播(兼紧急广播)系统、火灾自动报警及消防联动控制系统,以及门诊叫号系统、取药排队系统等。


强弱电干线布置图

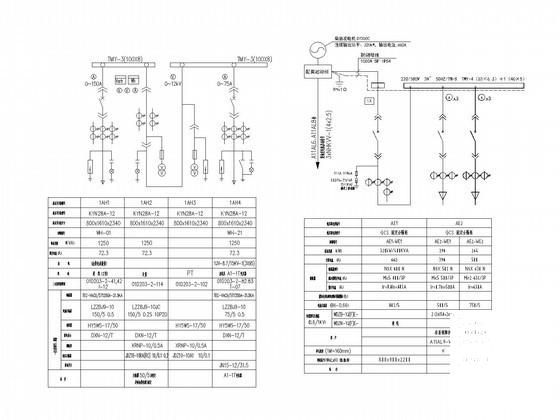

10kV及柴油发电机配电系统图

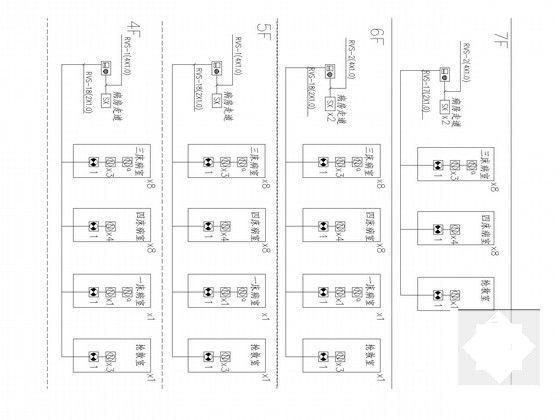

病房呼叫系统图

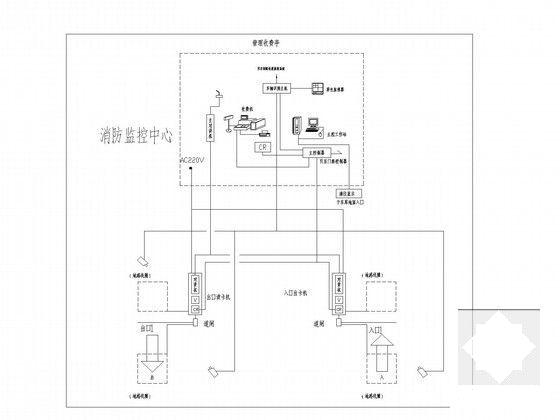

停车场管理系统图

A1-1T低压配电系统图
