19层三甲医院暖通设计CAD施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：35550平方米
建筑地上层数：19层
建筑地下层数：1层
图纸设计深度：施工图
参考图纸：28张
设计年代：近代
设计内容：空调,通风,防排烟,其它
冷热源：电动压缩式冷水机组
空调系统：空气-水系统
水系统：变流量,同程式,异程式
项目所在地：安徽

附件详情

设计说明
施工说明
主要设备材料表
空调系统原理图
空调供回水立管系统原理图
主楼正压送风系统原理图
主楼走廊排烟系统原理图

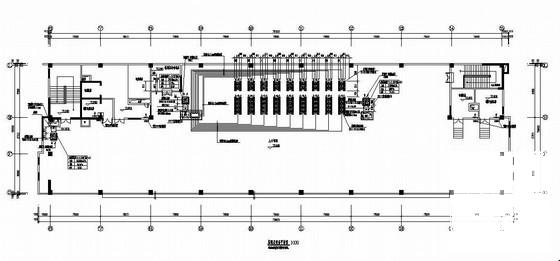

各层风系统平面图
各层水系统平面图

附件详情

建筑概况：地下1层，地上19层，附楼为6层保健楼，地下建筑面积2600m2，地上建筑面积为32950m2,其中保健楼5400m2；建筑总面积为35550m2,病房楼27750m2，建筑高度72.00m,为一类公建。
建筑类别：地下1层为机械车库、配电房、泵房、柴油发电机房等；地上1-19层为中心供应、住院、医技，药房、手术室、管理办公、保健室等。
设计内容及范围：病房大楼舒适性空调设计、通风及防排烟设计。
图纸28张

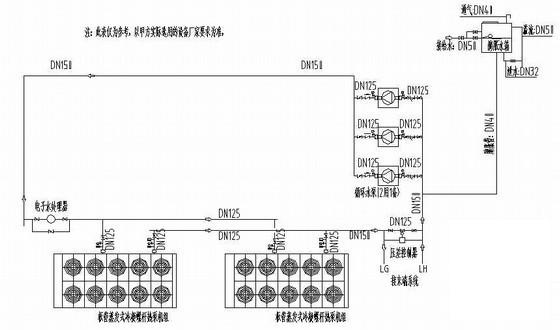

板管蒸发式冷凝螺杆热泵机组系统原理图

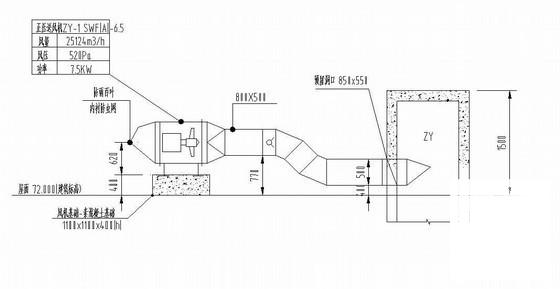

屋顶正压风机安装示意图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
