候车大厅屋盖抽空网架毕业设计方案(计算书、建筑结构设计CAD大样图).dwg

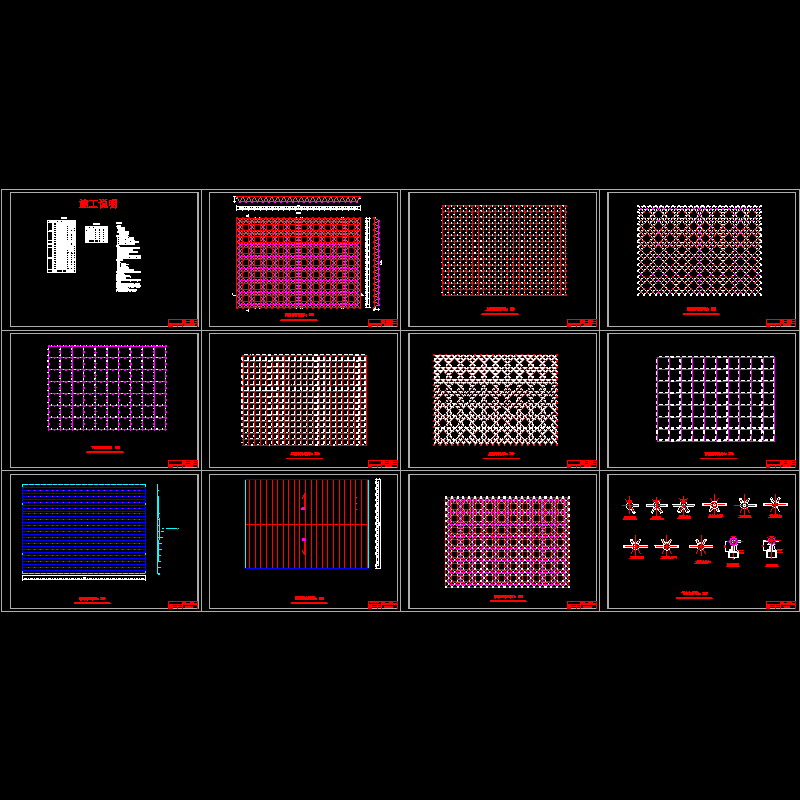

某候车大厅屋盖抽空网架毕业设计 　　该资料为：某候车大厅屋盖抽空网架毕业设计 　　总建筑面积：40×55=2200M2 　　建筑结构形式：钢网架结构 　　防火等级：二级 　　耐久等级：二级 　　屋面材料： 彩钢夹芯板 　　保温：聚苯夹芯保温 　　排水：设支柱短跨自然排水，5%的排水坡度。 　　支撑：周边支撑在梁上 　　杆件：采用有缝或无缝钢管，节点为空心球节点。钢材采用Q235。 　　内容包括： 　　1、设计题目 　　2、建筑规模及设计要求 　　3、设计资料 　　4、方案的选择 　　5、荷载统计 　　6、杆件的选配 　　7、节点球的选择 　　8、支座计算 　　9、设计成果 　　10、设计参考资料 　　共20页。 　　该资料包含： 　　施工说明及材料表、网架总平面图、上弦杆截面号、腹层杆截面号、下弦杆截面号、上弦单元号、腹杆单元号、下弦杆单元号、檩条布置图、屋面板布置图、球节点布置图、节点大样图共12张图纸。
