11层医院病房楼给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：39张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：污水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水,变频供水
- 供水分区：两区
- 排水体制：污废合流
- 排水技术：重力排水
- 火灾危险等级：中危险级Ⅰ级
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：河南
附件详情
- 资料目录
- 设计施工图说明
- 地下一层给排水平面图
- 地下一层自喷图
- 给排水平面图
- 机房层给排水平面图
- 卫生间给排水详图
- 消火栓系统原理图
- 排水系统图
附件详情
本项目为医院病房楼，地下一层，地上十一层，为一类
高层医院建筑。设计范围为生活给水系统、生活热水系统，生活污水系统、地下室压力废水系统、消火栓系统、自动喷水灭火系统等。
，共计39张图。

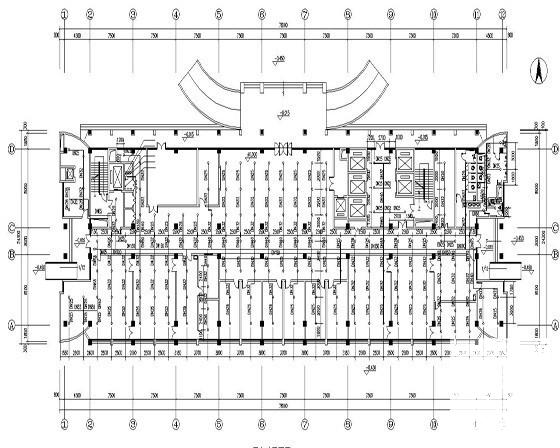

一层给排水平面图

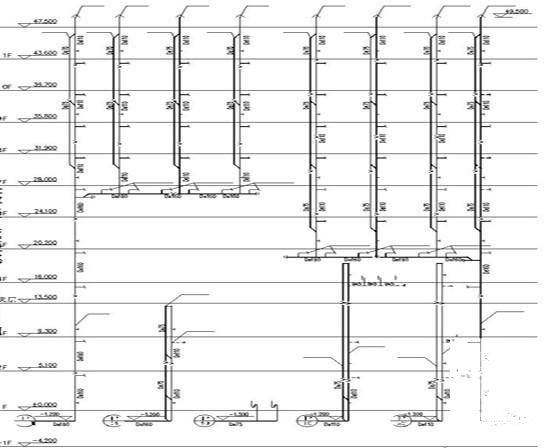

排水系统原理图

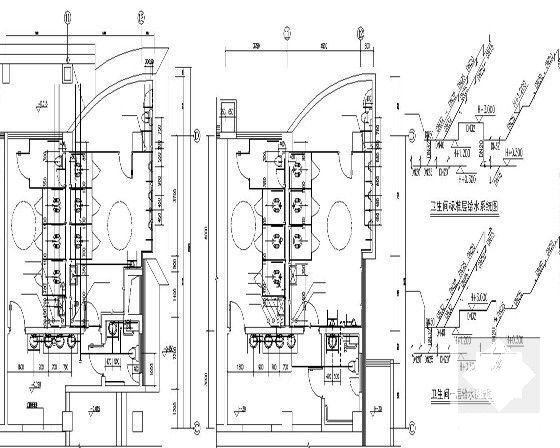

卫生间大样图

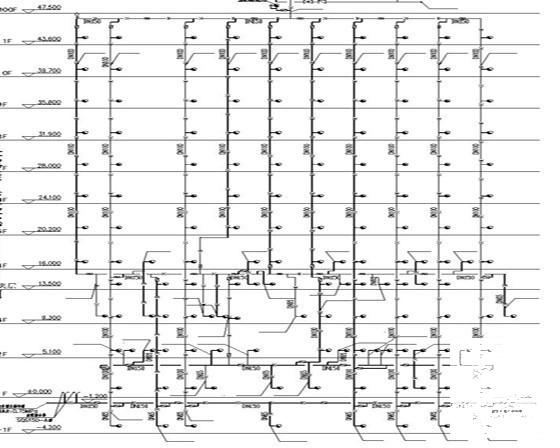

消火栓系统原理图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-17
- 评论次数：0
- 浏览次数：0
- 文件大小：2.72 MB
- 收藏次数：0
-
文件名称：
附件-995860868566808567650.rar
