7层洗脚城及招待所给排水CAD施工图纸（太阳能热水）

资料简介
赚取积分

附件设计说明：有
建筑类别：商业,宾馆
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：6557平方米
建筑地上层数：7层
图纸设计深度：施工图
参考图纸：13张
设计年代：近代
生活供水设计：生活给水系统
生产供水设计：热水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水,无负压供水
供水分区：两区
排水体制：污废合流,雨污分流
排水技术：重力排水
火灾危险等级：中危险级Ⅰ级
消火栓用水量室外(L/S)：20
消火栓用水量室内(L/S)：20
大样节点：水箱,卫生间,集水坑,阀门管件
热水供应方式：集中热水供应

附件详情

资料目录
给排水图例
主要设备材料表
给排水设计说明
首层给排水、消防平面图
二层给排水、消防平面图
三~七层给排水、消防平面图
屋顶层给排水、消防平面图
首层喷淋平面图
二层喷淋平面图
三~七层喷淋平面图
水箱配管图
首层卫生间给排水大样图及系统图
客房卫生间给排水大样图及系统图
给水系统图
热水系统图
消防系统图
自动喷淋原理系统图
排水系统图
雨水系统图

附件详情

项目概要:建筑面积约6557平米的招待所，层数为7层。其中1~2层为洗脚城，3~7层为招待所。建筑高度：26.8米，耐火等级为2级，属于二类高层公共建筑。设计范围：该项目室内给水、热水、雨水、污水系统、室内消防及室外给排水、消火栓、喷淋系统。（屋面太阳能及辅助加热系统由甲方委托专业公司设计、施工、安装等。
，共13张图。

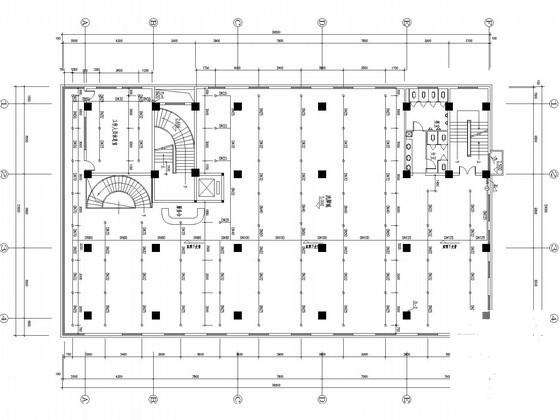

二层给排水、消防平面图

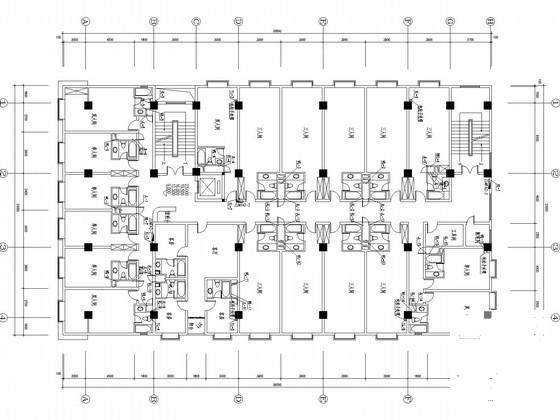

三~七层给排水、消防平面图

屋顶层给排水、消防平面图

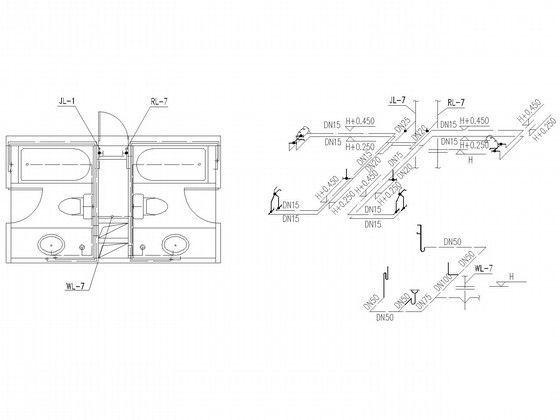

A型客房卫生间给排水大样图

给水系统图

自动喷淋原理系统图

首层给排水、消防平面图

以下是附件的其中一部分截图，共7张，您也可以搜索更多您想要的资源
