26层住宅楼电气CAD施工图纸
- 建筑类别：住宅,其他
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：18000平方米
- 建筑地上层数：26层
- 图纸设计深度：施工图
- 参考图纸：31张
- 设计年代：近代
- 节点大样：其它
- 负荷等级：三级
- 防雷等级：第三类
- 火灾保护分级：二级
- 接地方式：TN-S
- 项目所在地：海南
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,信息网络系统,呼应信号及信息显示,其它
附件详情
- 1、电气设计说明
- 2、干线配电系统图
- 3、配电系统图
- 4、消防报警系统图
- 5、网络宽带统图
- 6、电话语音系统图
- 7、有线电视系统图
- 8、访客对讲系统图
- 9、弱电及消防平面图
- 10、屋顶 防雷平面图
- 11、电气平面图
- 12、机房弱电及消防平面图
- 13、基础接地平面图
附件详情
该附件是培训中心全套电气施工图纸，总共31张。
项目总建筑面积为17655.81m2，建筑地面26层，建筑高度85.50米。
强电部分：配电、照明、
防雷接地
、安全保护等系统。
弱电部分：有线电视、电话、宽带、访客对讲电、消防报警等系统。

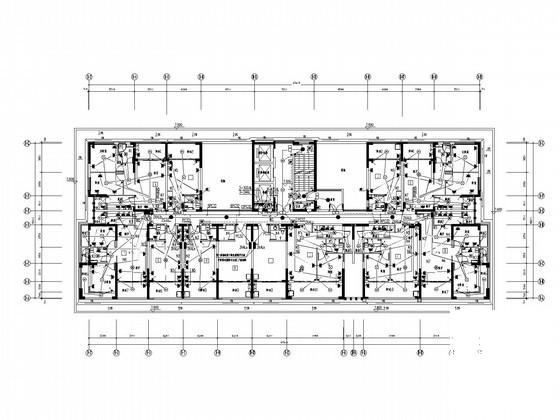

电气平面图

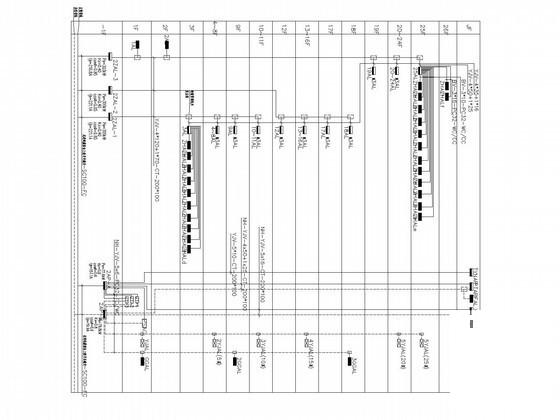

干线配电系统图

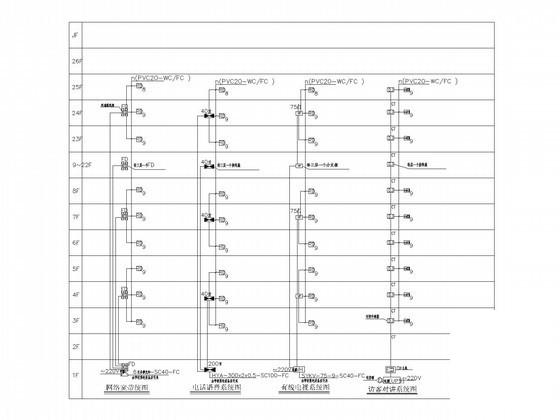

弱电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

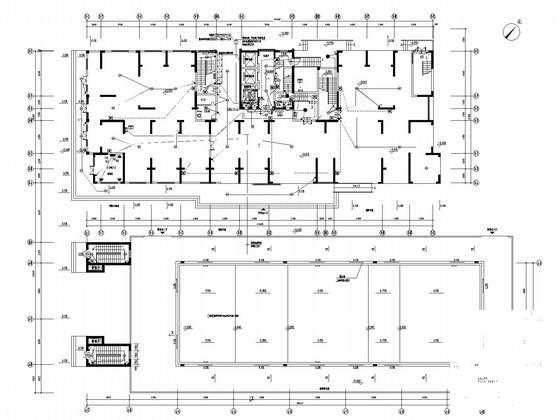

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
