7层环保办公楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑设计面积:8100平方米
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水池
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 大样节点:水箱,卫生间,集水坑,设备房布置

附件详情

  • 资料目录
  • 设计说明
  • 设备材料表
  • 地下层给排水管道平面图
  • 一层给排水管道平面图
  • 二层给排水管道平面图
  • 三层给排水管道平面图
  • 四~五层给排水管道平面图
  • 六层给排水管道平面图
  • 七层给排水管道平面图
  • 机房给排水管道平面图
  • 屋顶给排水管道平面图
  • 地下层喷淋管道平面图
  • 一层喷淋管道平面图
  • 二层喷淋管道平面图
  • 三层喷淋管道平面图
  • 四~五层喷淋管道平面图
  • 六层喷淋管道平面图
  • 七层喷淋管道平面图
  • 机房喷淋管道平面图
  • 给水管道轴侧图
  • 生活专用水箱消防部分管道高度示意图
  • 排水管道轴侧图
  • 地下集水坑大样图
  • 卫生间给排水系统图
  • 消火栓管道轴测图
  • 消防专用水箱消防部分管道高度示意图

附件详情

该项目是一栋环保办公楼建筑,屋面标高26.500m。该工程占地面积为:1214平米,地上建筑面积为:8173.2平米,架空层面积1100平米,建筑体积为约32000立方米;该项目建筑物层数为地上七层;按二类建筑进行防火设计;
设计范围:生活给水系统、污水系统、排水系统、雨水排水系统、室外 消防系统 、室内消火栓系统、自动喷淋灭火系统等,并配置灭火器。
,共计25张图纸;

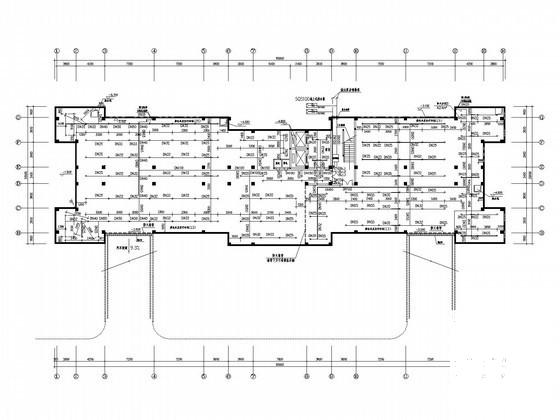

架空层喷淋管道平面图

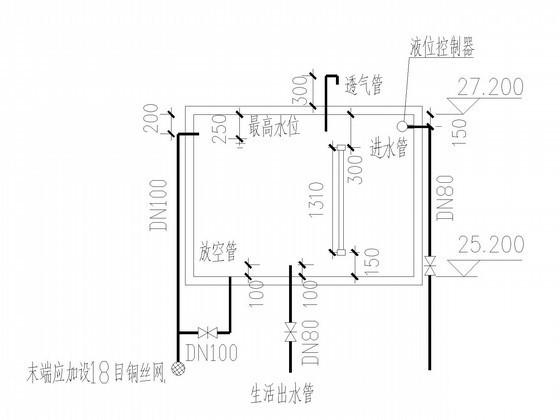

消防专用水箱消防部分管道高度示意图

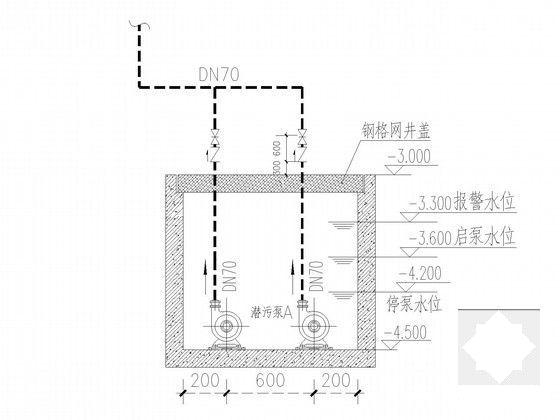

集水坑大样图

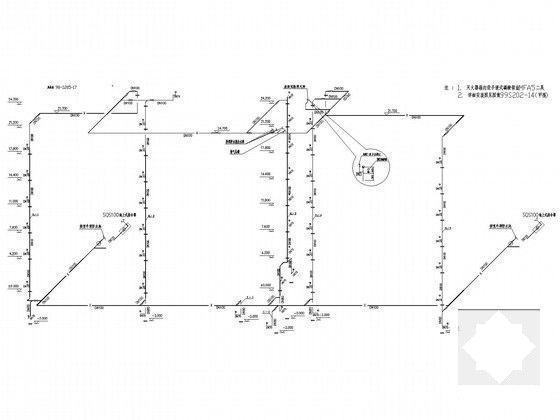

消火栓管道轴测图

自动喷淋系统图

排水管道轴侧图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 7层环保办公楼给排水CAD施工图纸 - 1
    第 1 张图
  • 7层环保办公楼给排水CAD施工图纸 - 2
    第 2 张图
  • 7层环保办公楼给排水CAD施工图纸 - 3
    第 3 张图
  • 7层环保办公楼给排水CAD施工图纸 - 4
    第 4 张图
  • 7层环保办公楼给排水CAD施工图纸 - 5
    第 5 张图
  • 7层环保办公楼给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
