安置小区6层混合结构住宅楼电气设计CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：混合结构
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 负荷等级：三级
- 防雷等级：第三类
- 接地方式：TN-C-S
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 一、电气设计说明
- 二、 配电箱系统 图
- 三、弱电系统图
- 四、照明电气平面图
- 五、 弱电平面图
- 六、 防雷接地 平面图
附件详情
本稿件是某安置小区六层住宅电气施工图纸，建筑为砖混结构，层高2.8米，电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统设计、宽带网络系统设计、楼宇可视对讲系统设计、防雷接地系统设计等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

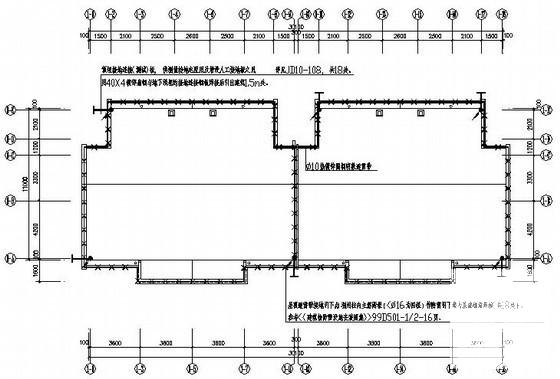

第 1 张图 -

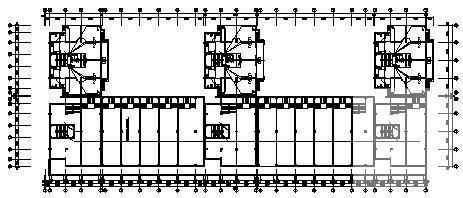

第 2 张图 -

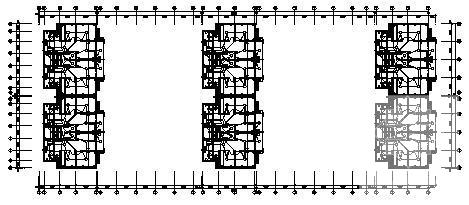

第 3 张图 -

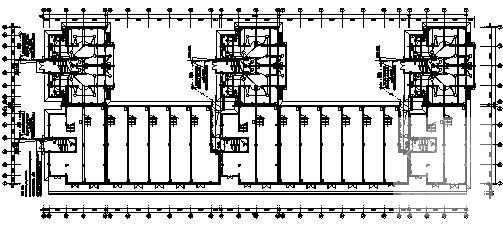

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-01
- 评论次数：0
- 浏览次数：0
- 文件大小：2.16 MB
- 收藏次数：0
-
文件名称：
附件-995856678596879608085.rar
