30层高层小区住宅楼电气设计CAD施工图纸
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：30层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：15张
- 设计年代：近代
- 地下室用途：车库
- 强电设计： 供配电系统 ,配变电所,低压配电
- 弱电设计： 火灾自动报警系统 ,出入口控制系统,停车场管理系统,通信系统,有线电视和卫星接收系统,信息网络系统
附件详情
- 1、 竖向配电干线 系统图
- 2、高低压配电系统图
- 3、配电室电气设计
- 4、弱电系统图
- 5、配电箱系统图
- 6、电力平面图
附件详情
该附件是某高层小区住宅楼电气施工图纸，住宅楼高30层，电气设计包含配电系统设计、电话系统设计、网络系统设计、有线电视系统设计、访客对讲系统设计、远程抄表系统设计、停车场管理系统设计、消防火灾自动报警系统设计等，设计只包含系统图，不包含平面设计，希望下载时注意。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

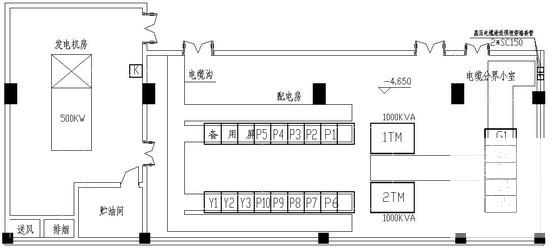

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-15
- 评论次数：0
- 浏览次数：0
- 文件大小：2.41 MB
- 收藏次数：0
-
文件名称：
附件-995855879795797569976.zip
