游泳池暖通及给排水系统设计CAD图纸

  • 设计内容:空调,通风,采暖
  • 附件设计说明:无
  • 空调系统:变制冷剂流量多联分体式
  • 冷热源:冷水空调
  • 采暖系统:散热器热水,低温热水地面辐射
  • 参考图纸:20张以下

附件详情

  • 游泳池屋顶通风平面图
  • 游泳池通风平面图
  • 游泳池采暖给排水平面图
  • 游泳池给排水采暖系统图
  • 消防喷洒平面
  • 给排水空调平面
  • 采暖平面
  • 游泳池水处理机房布置图
  • 游泳池屋顶风机安装详图
  • 游泳池循环系统工艺流程图

附件详情

北京某游泳池暖通及给排水设计图纸;设计内容包括VRB空调系统,通风系统,地板辐射和散热器采暖系统,给排水系统以及水处理机房设计(缺失设计说明)。

图纸共13张。

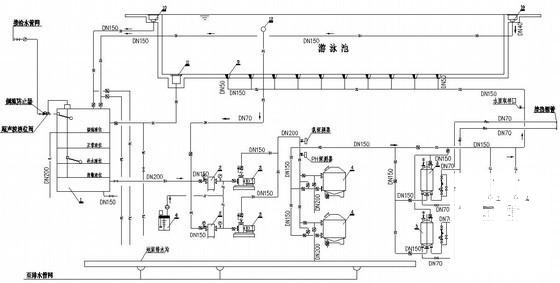

游泳池循环系统工艺流程图

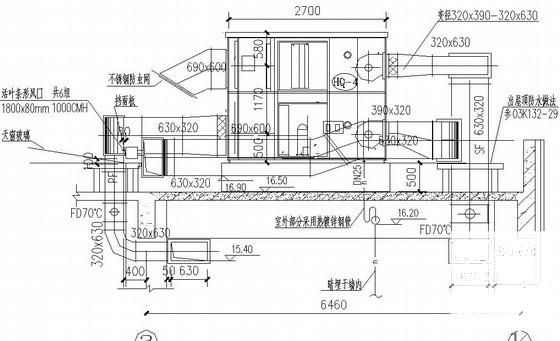

风机安装详图

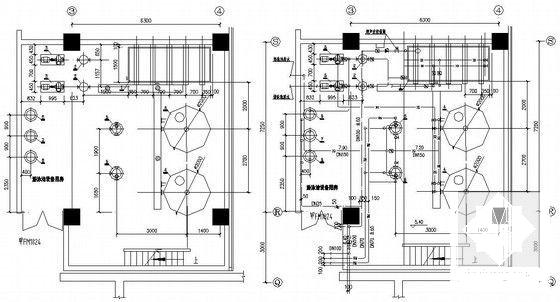

水处理机房安装详图

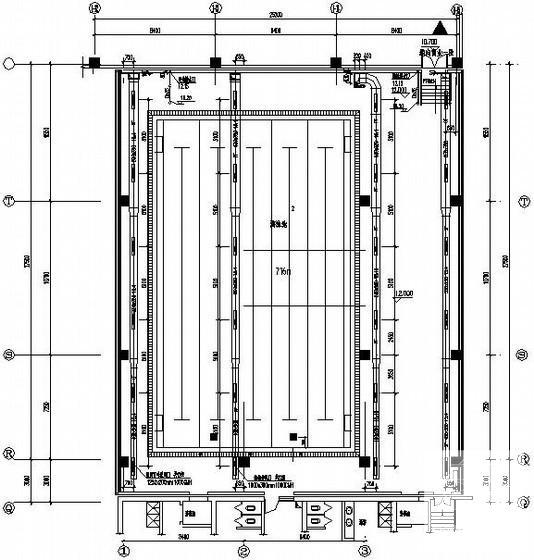

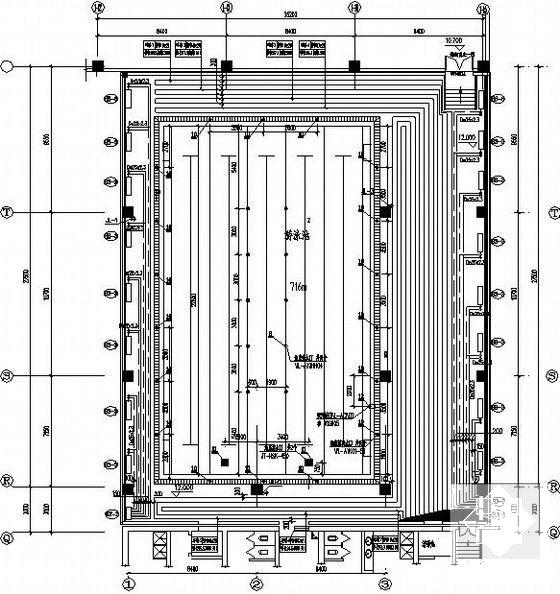

游泳池采暖给排水平面图

某游泳池暖通及给排水设计图纸

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 游泳池暖通及给排水系统设计CAD图纸 - 1
    第 1 张图
  • 游泳池暖通及给排水系统设计CAD图纸 - 2
    第 2 张图
  • 游泳池暖通及给排水系统设计CAD图纸 - 3
    第 3 张图
  • 游泳池暖通及给排水系统设计CAD图纸 - 4
    第 4 张图
  • 游泳池暖通及给排水系统设计CAD图纸 - 5
    第 5 张图
  • 游泳池暖通及给排水系统设计CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
