汽车展示维修中心钢结构厂房CAD施工图纸(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 风压:0.800kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该项目项目为双坡部分带夹层的钢结构厂房,采用钢柱。
该资料包含:
设计说明、建筑图、收边节点、夹层平面布置图、屋面结构布置图、屋顶平面布置图、屋面结构布置图、结构立面图、钢柱平面布置图、剖面图、刚架详图、檩条布置图、楼梯 平面布置图 节点详图 共30张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

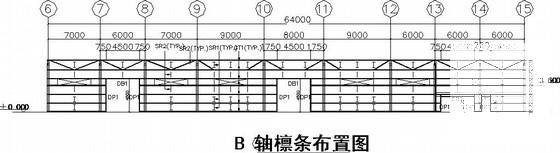

  • 汽车展示维修中心钢结构厂房CAD施工图纸(平面布置图) - 1
    第 1 张图

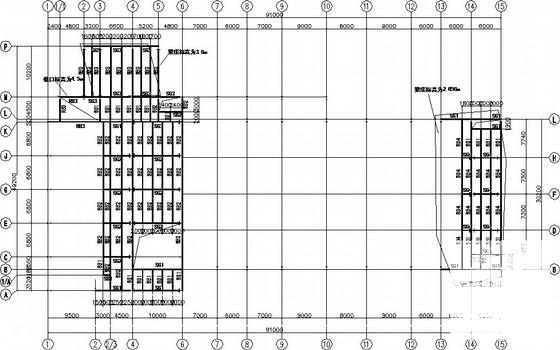

  • 汽车展示维修中心钢结构厂房CAD施工图纸(平面布置图) - 2
    第 2 张图

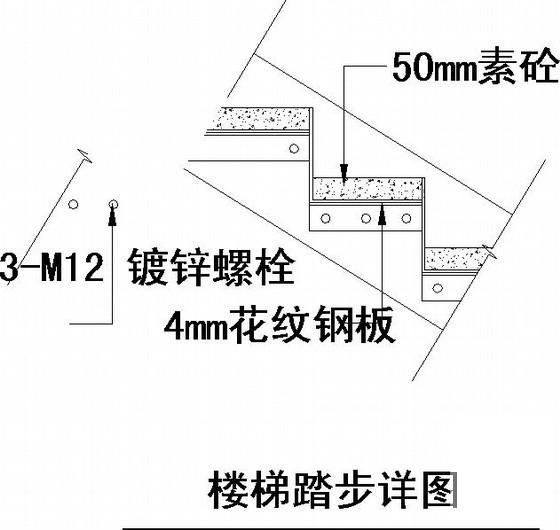

  • 汽车展示维修中心钢结构厂房CAD施工图纸(平面布置图) - 3
    第 3 张图
  • 汽车展示维修中心钢结构厂房CAD施工图纸(平面布置图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
