8米柱距18米跨度门刚厂房建筑结构图纸(平面布置图)

  • 建筑类别:工业建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢结构:门式刚架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 参考图纸:13张

附件详情

1、建筑图:
建筑设计总说明、平面布置图、屋顶 平面布置图 、建筑立面、 节点详图 共4张图纸;
2、结构图:

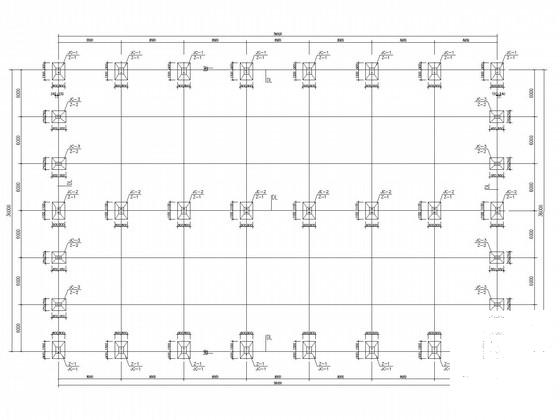

钢结构设计总说明、基础平面布置图、基础详图、锚栓平面布置图、屋面结构布置图、屋面檩条布置图、墙梁布置图、GJ详图、支撑详图共9张图纸。

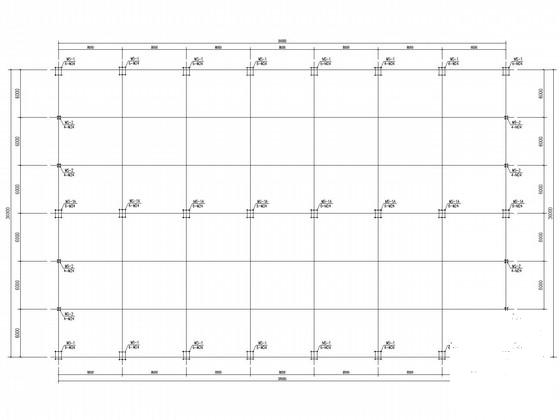

锚栓平面布置图

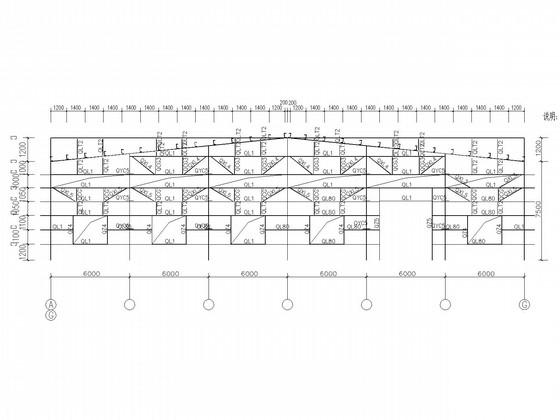

墙梁布置图

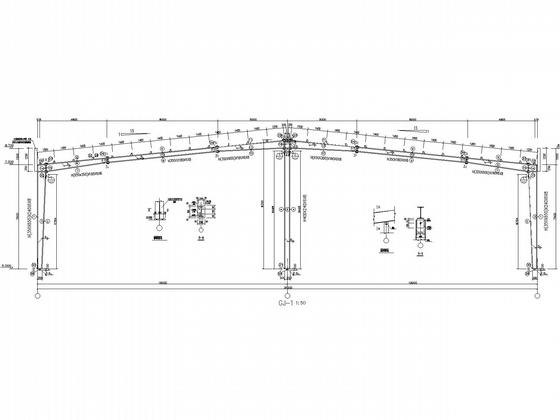

GJ-1

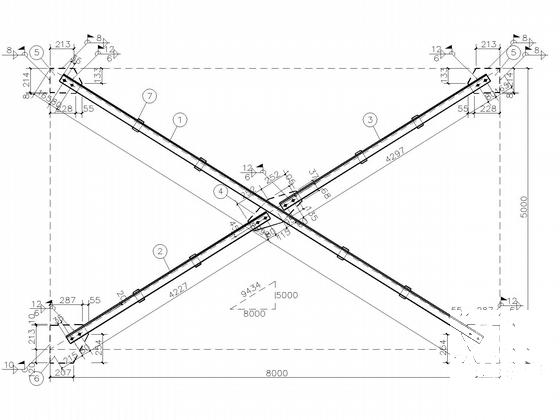

支撑详图

屋面结构布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 8米柱距18米跨度门刚厂房建筑结构图纸(平面布置图) - 1
    第 1 张图
  • 8米柱距18米跨度门刚厂房建筑结构图纸(平面布置图) - 2
    第 2 张图
  • 8米柱距18米跨度门刚厂房建筑结构图纸(平面布置图) - 3
    第 3 张图
  • 8米柱距18米跨度门刚厂房建筑结构图纸(平面布置图) - 4
    第 4 张图
  • 8米柱距18米跨度门刚厂房建筑结构图纸(平面布置图) - 5
    第 5 张图
  • 8米柱距18米跨度门刚厂房建筑结构图纸(平面布置图) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
