5层高校特教中心教学楼电气施工CAD图纸

资料简介
赚取积分

建筑类别：教育,科研
建筑高度类型：多层建筑
建筑设计面积：20560.9平方米
建筑地上层数：5层
图纸设计深度：施工图
参考图纸：25张
设计年代：近代
节点大样：线管,电缆,防雷接地
负荷等级：二级
防雷等级：第二类
接地方式：TN-S
项目所在地：重庆
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

1、电气设计说明
2、10/0.4/0.23kV变配电系统图
3、配电照明系统图
4、竖向配电干线图
5、电视、电话、宽带网系统图
6、配电房设备布置平面图
7、设备安装大样图
8、照明平面图
9、插座配电平面图
10、弱电平面图
11、防雷接地平面图

附件详情

该附件是高校特教中心教学楼全套电气施工图纸，总共25张。
该项目为多层教学楼，地上一~五层，功能包括教室、实验室、教研室、工作室等。建筑面积20560.9平方米，建筑高度22.65米。室外消防用水量30L/S。
电气设计包含10/0.4/0.23kV变配电系统；照明系统；防雷、接地系统及安全措施；电视、电话、宽带网系统设计等。

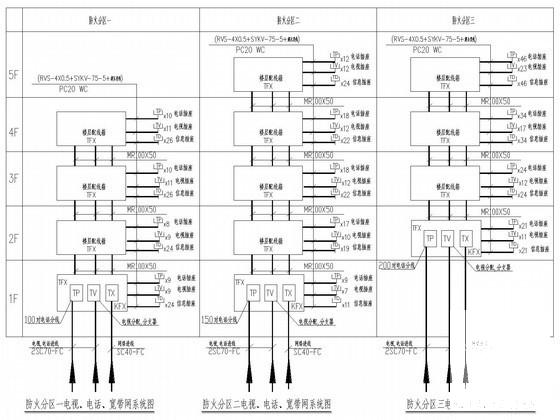

电视、电话、宽带网系统图

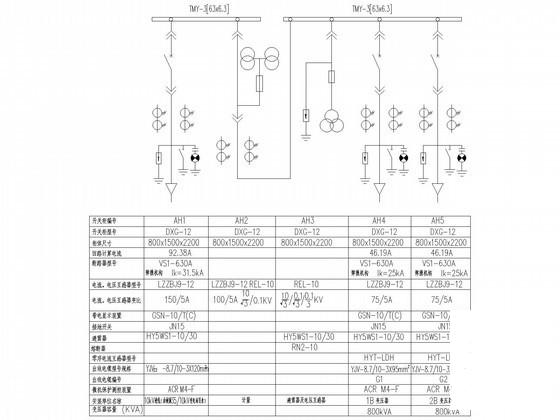

高压系统图

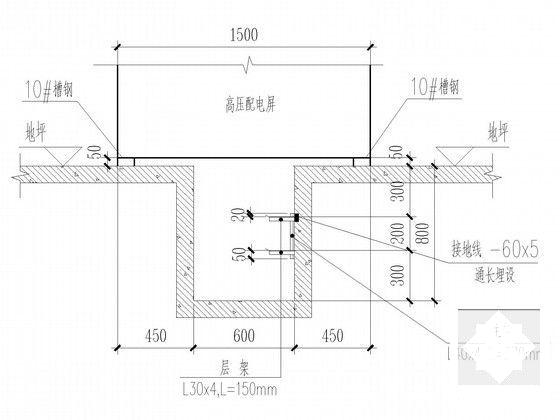

配电室剖面图

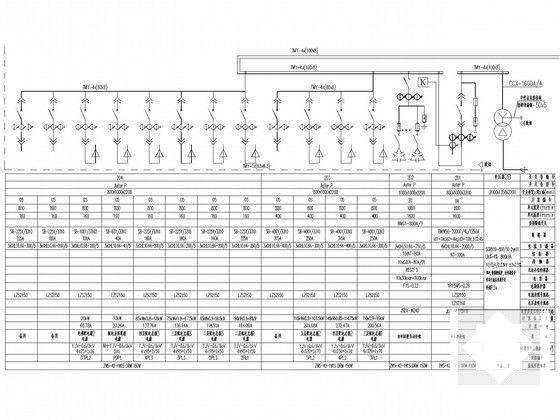

10/0.4KV配电系统图

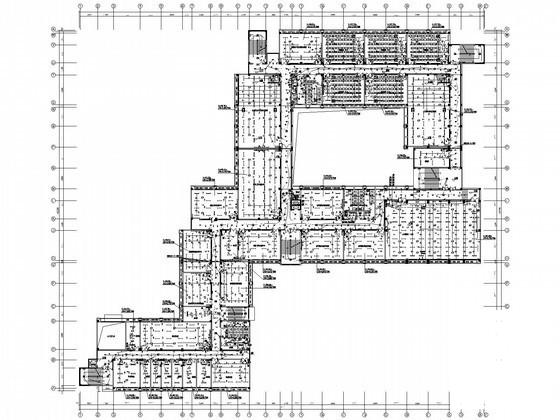

照明一层平面图

屋顶防雷平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
