高校教学楼暖通空调设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:9179.69平方米
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:空气源热泵
  • 空调系统:全空气系统
  • 采暖系统:其它
  • 节点大样:水泵,空气处理机组

附件详情

  • 空调设计说明
  • 设备一览表
  • 空调风管平面图
  • 空调水管平面图
  • 设备安装示意图
  • 设计施工图

附件详情

一、项目概要:该项目为上海市一高校教学楼,地下一层,地上四层。总建筑面积约9179.69 m2,其中地下建筑面积约2184.54 m2,建筑高度17.5m。工程内容包括教学楼通风、空气调节和防排烟系统的设计......
二、设计内容:
1. 冷热源:办公楼空调计算冷负荷为1648.58KW;空调计算热负荷1255KW。采用变制冷剂流量多联分体式空调(VRV)系统,室外机设置在四层屋面上,保证其配管长度不超过70m。采用全热交换器、冷凝排风热回收型全新风一体化空调处理新风......
2. 空调系统:VRV空调系统运行管理和控制方便,能按不同的空间,时间对空调的用电量进行划分,而且管道安装占用的建筑空间小。新风系统采用全热交换机组、冷凝排风热回收型全新风一体化空调,小部分新风采用VRV新风机组;消防控制室、地下一层弱电机房采用分体空调;书库采用降温除湿机.....
3.通风排烟系统:靠外墙的防烟楼梯间每五层内自然通风面积不小于2m2,地下一层防烟楼梯间采用自然通风,可开启外窗面积不小于1.2m2,吊顶内的排烟管的耐火极限不小于1小时,并采用不燃材料进行隔热,与可燃物保持不小于150mm的间距,隔热材料采用矿棉、岩棉或硅酸铝等,厚度不小于40mm。......

,图纸共17张。

空调水管平面图

设备安装示意图

屋顶空调布置图

施工系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

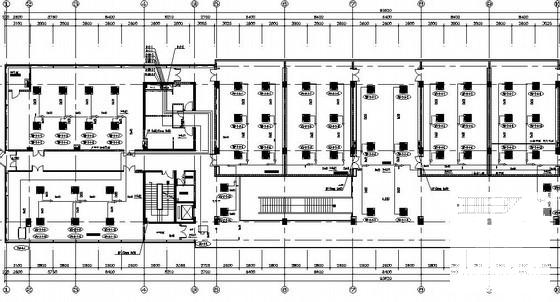

  • 高校教学楼暖通空调设计CAD施工图纸 - 1
    第 1 张图

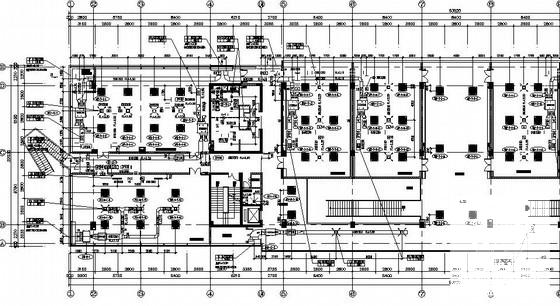

  • 高校教学楼暖通空调设计CAD施工图纸 - 2
    第 2 张图

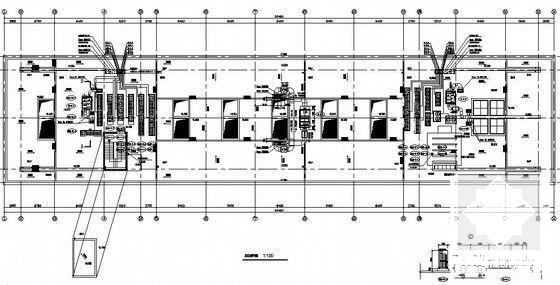

  • 高校教学楼暖通空调设计CAD施工图纸 - 3
    第 3 张图

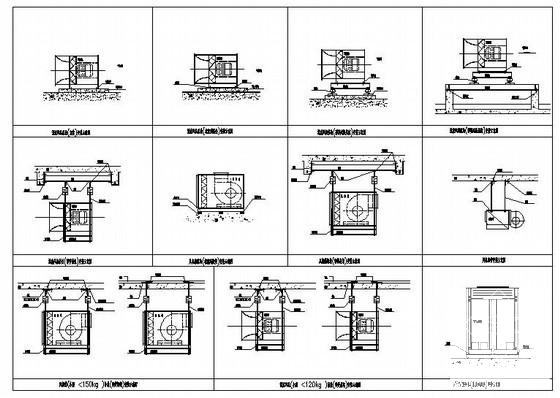

  • 高校教学楼暖通空调设计CAD施工图纸 - 4
    第 4 张图

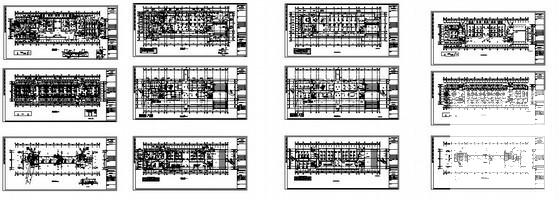

  • 高校教学楼暖通空调设计CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
