9层大型国企指挥调度中心电气图纸（多大样图）

资料简介
赚取积分

建筑类别：办公
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：25000平方米
建筑地上层数：9层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：84张
设计年代：近代
地下室用途：人防,车库,其它
节点大样：人防,其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
接地方式：TN-S
项目所在地：安徽
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制,其它
弱电设计：火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

附件详情

1、电气设计说明
2、人防电气设计说明
3、配电干线系统图
4、综合布线系统图
5、有线电视系统图
6、保安监控系统图
7、电气火灾监控系统图
8、消防报警系统图
9、配电箱柜系统图
10、人防大样图
11、管井大样图
12、人防地下室平时照明平面
13、照明平面图
14、人防地下室平时动力及干线平面图
15、动力及干线平面图
16、人防地下室平时弱电平面(地下二层)
17、弱电平面图
18、人防地下室火灾报警平面(地下二层)
19、火灾报警平面图
20、人防地下室战时电气平面图(地下二层)
21、人防地下室战时三防电气平面图
22、人防地下室预留套管平面图(地下二层)
23、基础接地平面图
24、屋顶防雷平面图

附件详情

该附件是大型国企指挥调度中心全套电气施工图纸，总共84张。
项目地下2层，地上9层。地上建筑面积25000平方米，设有地下停车位314个。大楼将集信息化、智能化为一体，全面体现办公现代化、生活舒适化。既节能环保又文明优雅。
电气设计内容：高、低压配电系统、电力照明系统、防雷接地系统、消防报警及联动控制系统、综合布线系统、有线电视系统、保安监视系统等。

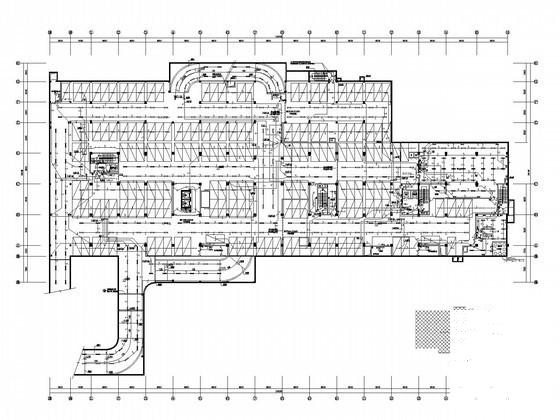

地下一层照明平面图

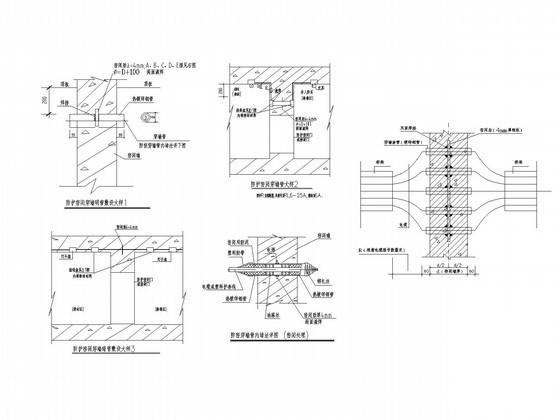

防密闭大样

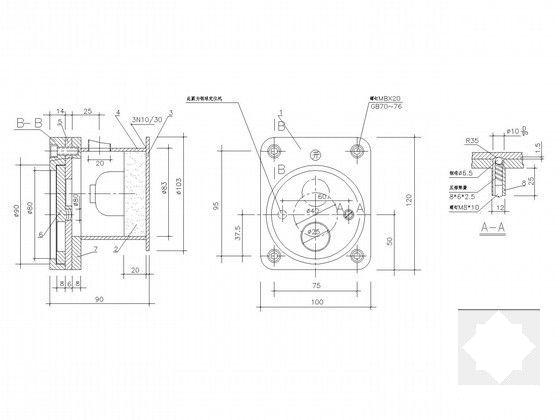

呼唤按钮安装图

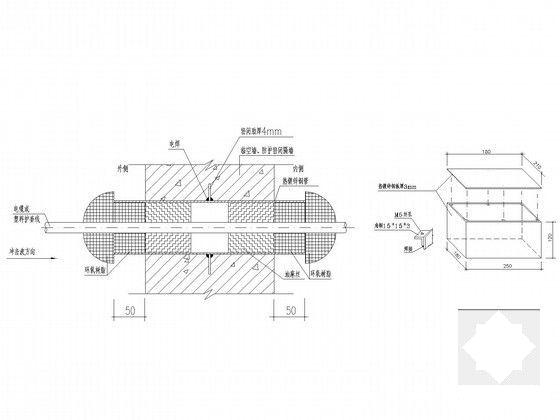

热镀锌钢管穿线做法三（防密处理）

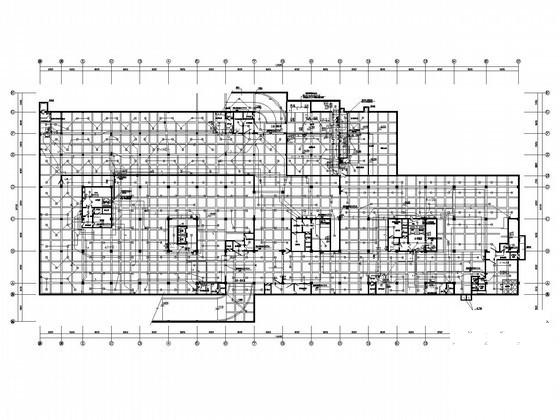

人防地下室战时电气平面图

竖向配电干线系统图

保安监控系统图及有线电视系统

综合布线系统图

管井大样图
