桩基础框架结构变电所结构CAD施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 参考图纸：2张
- 设计年代：近代
附件详情

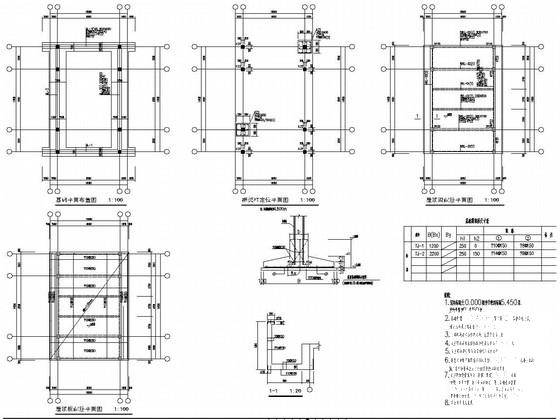

该项目是变电所项目，包括：结构设计总说明，基础
平面布置图
，框架柱定位平面图 ，屋顶板配筋平面图，结构平面图。

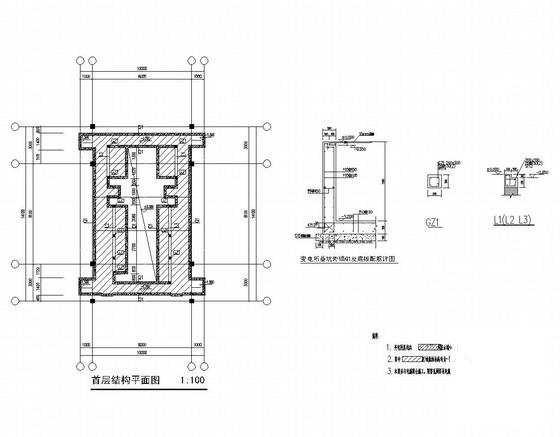

首层结构平面

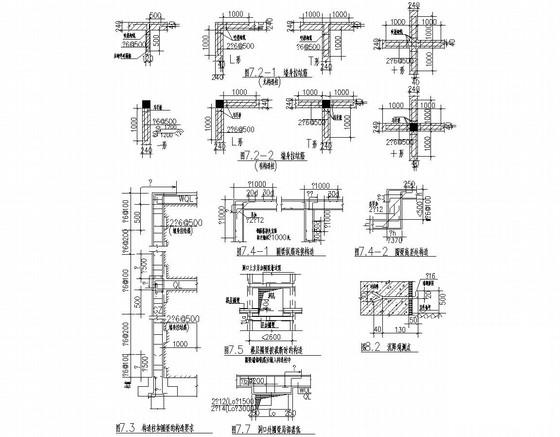

构造详图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-11-13
- 评论次数：0
- 浏览次数：0
- 文件大小：0.87 MB
- 收藏次数：0
-
文件名称：
附件-995878980785756857708.rar
