16层中学综合楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:25914平方米
  • 建筑地上层数:16层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:41张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房,其它
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:两区
  • 排水体制:污废分流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,卫生间
  • 项目所在地:安徽

附件详情

  • 给排水设计和施工说明
  • 负一层给排水平面图
  • 负一层喷淋平面图
  • 地下室泵房平面图
  • 水泵安装示意图
  • 一层给排水平面图
  • ……
  • 十六层给排水平面图
  • 一层喷淋平面图
  • ……
  • 十六层喷淋平面图
  • 消火栓系统原理图
  • 自动喷淋系统示意图
  • 消防水箱安装透视图
  • 给排水系统图
  • 卫生间大样图

附件详情

项目概要:本项目位于安徽,是一栋中学综合楼,为一类公共建筑,建筑面积25914平米,占地面积2265平米,建筑层数为地上16层,地下一层,负一层层高为5.6米,一层层高为3.9米,二至十六层层高为3.6米,设备层4.2米,建筑高度为58.35米,屋面防水等级为1级,耐火等级为一级。
该资料系统包括:给水系统、排水系统、 消防系统 、自动喷淋系统
,共计41张图纸;

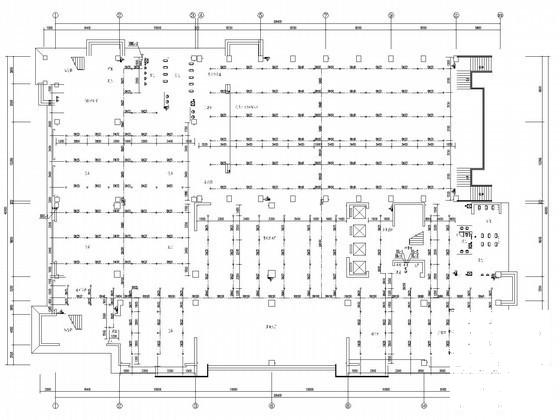

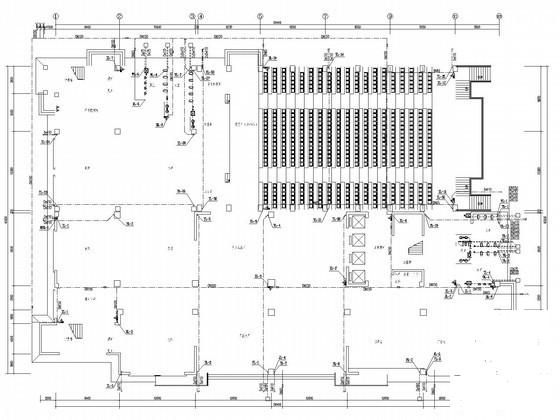

一层给排水平面图

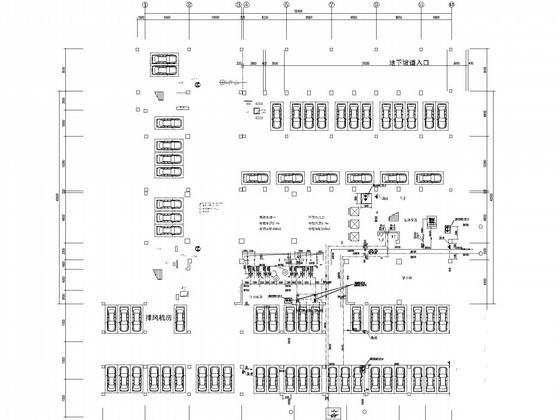

负一层给排水平面图

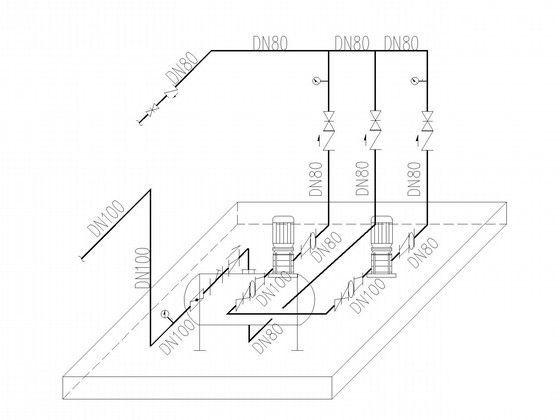

无负压供水设备系统示意图

消防泵、喷淋泵安装示意图

自动喷淋系统示意图

卫生间大样图

消火栓系统原理图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 16层中学综合楼给排水CAD施工图纸 - 1
    第 1 张图
  • 16层中学综合楼给排水CAD施工图纸 - 2
    第 2 张图
  • 16层中学综合楼给排水CAD施工图纸 - 3
    第 3 张图
  • 16层中学综合楼给排水CAD施工图纸 - 4
    第 4 张图
  • 16层中学综合楼给排水CAD施工图纸 - 5
    第 5 张图
  • 16层中学综合楼给排水CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
