4层中学综合楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1472.2平方米
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:6张
  • 设计年代:近代
  • 消火栓用水量室内(L/S):30
  • 项目所在地:湖南

附件详情

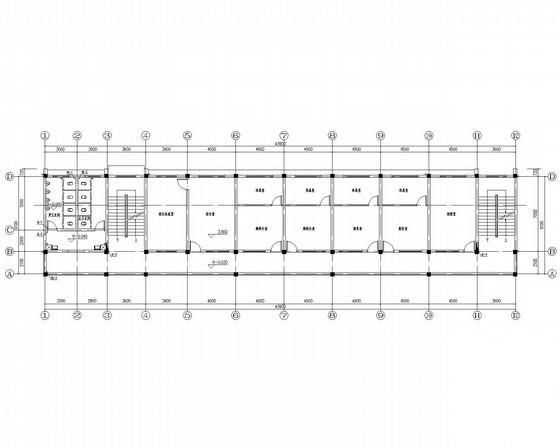

  • 平面图
  • 屋顶水箱轴视图
  • 给水系统示意图
  • 排水系统示意图
  • 卫生间给排水大样图

附件详情

该项目为综合楼,地上四层,建筑面积为1472.2平方米,建筑高度为16.150米。设计范围:室内生活给排水系统。
,共6张


消火栓系统原理图

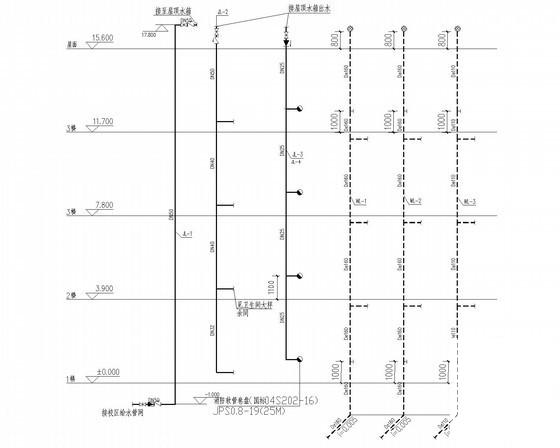

给排水系统图

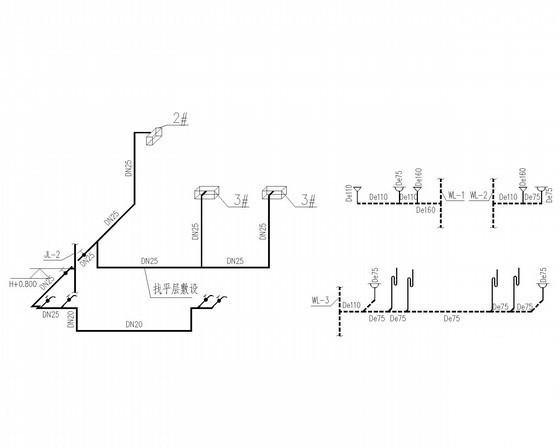

卫生间轴测图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 4层中学综合楼给排水CAD施工图纸 - 1
    第 1 张图
  • 4层中学综合楼给排水CAD施工图纸 - 2
    第 2 张图
  • 4层中学综合楼给排水CAD施工图纸 - 3
    第 3 张图
  • 4层中学综合楼给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
