中学综合馆防排烟通风CAD施工图纸(甲级资质)

  • 附件设计说明:有
  • 建筑类别:教育
  • 建筑高度类型:高层建筑
  • 建筑设计面积:4927.11平方米
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计年代:近代
  • 设计内容:通风,防排烟
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

  • 资料目录
  • 设计施工说明、图例、主要设备及材料表

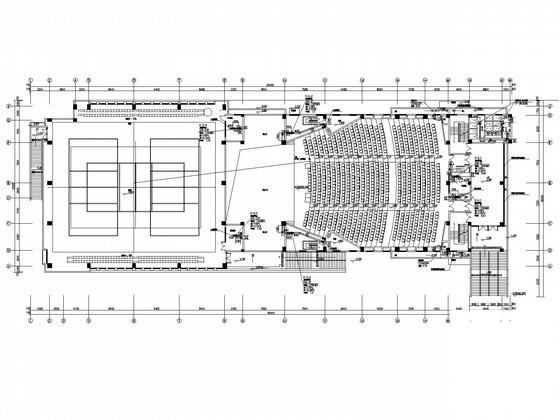

  • 标高1.000处 通风防排烟 平面图

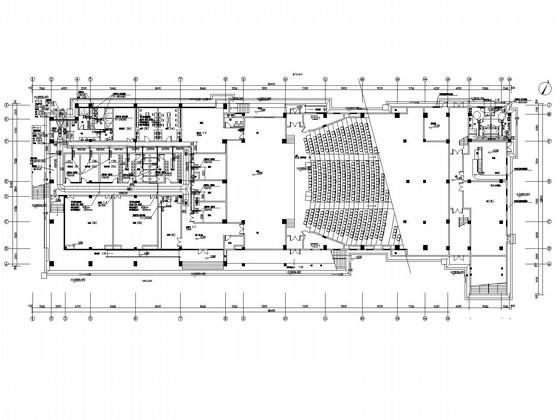

  • 标高4.800处通风防排烟平面图

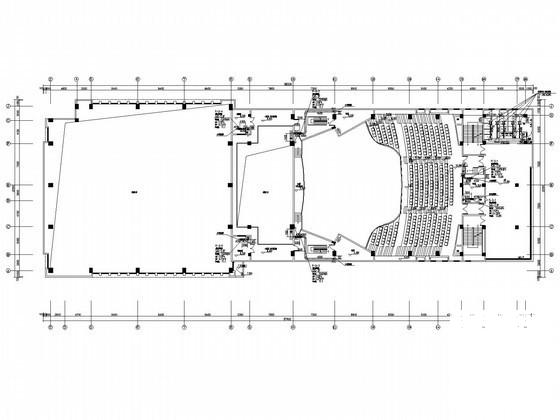

  • 标高8.500处通风防排烟平面图
  • 标高15.600处通风防排烟平面图

附件详情

项目概要:
该项目位于湖南省长沙市,主要功能为排球训练馆和礼堂。总建筑面积为4927.11平方米,建筑高度21.80m。

通风、防排烟系统:大礼堂主舞台设置双速柜式消防风机进行机械排风(兼排烟),共2台,风机吊装于风机房内,排风量按10次/h换气次数计算,排烟量按13次/h换气次数和90m3/(平方米·h)计算,两者取其大。采用自然补风。

图纸共5张

施工总 平面布置图

施工总平面布置图

施工总平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 中学综合馆防排烟通风CAD施工图纸(甲级资质) - 1
    第 1 张图
  • 中学综合馆防排烟通风CAD施工图纸(甲级资质) - 2
    第 2 张图
  • 中学综合馆防排烟通风CAD施工图纸(甲级资质) - 3
    第 3 张图
  • 中学综合馆防排烟通风CAD施工图纸(甲级资质) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
