翻板闸建设工程CAD施工图纸（倒虹管工程）(临时建筑物)

附件详情

【项目概要】
该工程三合 一建 设项目分别为人行桥工程、倒虹管工程、翻板坝工程，该项目为翻板坝工程。翻板坝工程是正在开发建设中的XX县城重要基础景观设施之一，坝轴线长49.6m，翻板坝正常蓄水位211.70m，相应的水库正常库容11.2万m3，校核洪水位217.56m，总库容69.2万m3，最大坝高5.8m。

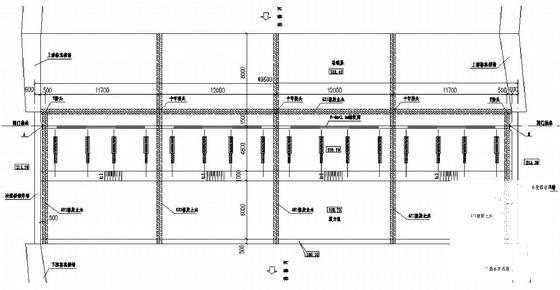

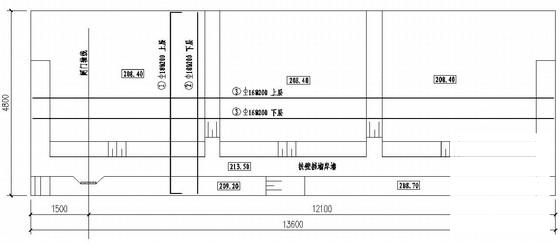

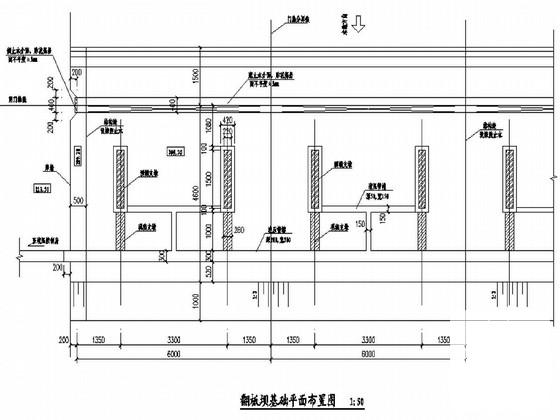

翻板坝布置在河床中央，溢流坝段几乎占据整个河床，溢流坝段下游布置有消力池和海漫，两岸岸墙采用扶壁挡墙与原堤防斜坡自然相接。溢流坝段为一孔，孔宽48m，设翻板闸6扇，闸门高度2.5m。坝后接消力池，消力池长6m,宽48.2m，深0.5m，即河床全段面消能。翻板闸液压泵房布置在右岸堤顶上。
【工程建设内容】

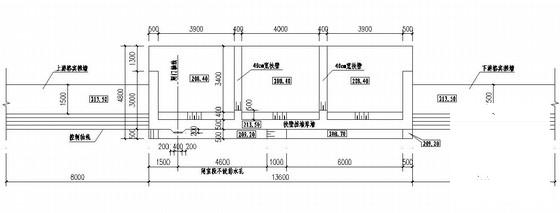

翻板坝、两岸导墙等建筑物。翻板坝包括溢流坝段、扶壁挡墙岸墙、消力设施及液压泵房。两岸导墙即在翻板坝的上下游均设长8~10m的格宾挡墙顺接原两岸堤防。
【工程等级及设计洪水标准】
该项目等级为IV等，拦河坝、溢流堰、两岸岸墙等枢纽永久主要建筑物按4级设计，消力池、临时边坡等次要及临时建筑物按5级设计。设计洪水标准为30年一遇（P=3.33%），相应洪峰流量1140m3/s，下泄流量1140m3/s，校核洪水标准为200年一遇（P=0.5%），相应洪峰流量1510m3/s，下泄流量1510m3/s。
14页+21张CAD图
