21层商业大楼空调通风CAD施工图纸

附件详情

该项目为上海某广场大楼工程。该建筑地下三层，裙房八层，塔楼21层，总面积约11万平米。设计内容：空调冷、热源系统设计、空调通风系统设计。消防防排烟系统设计。

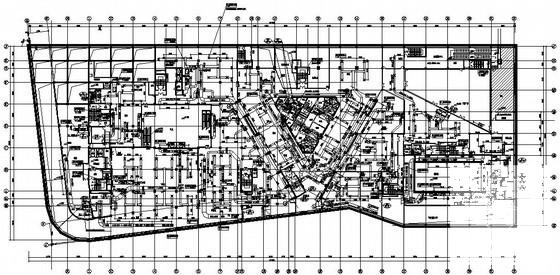

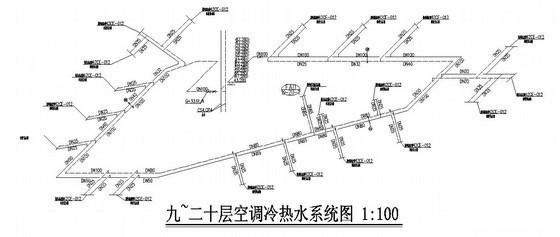

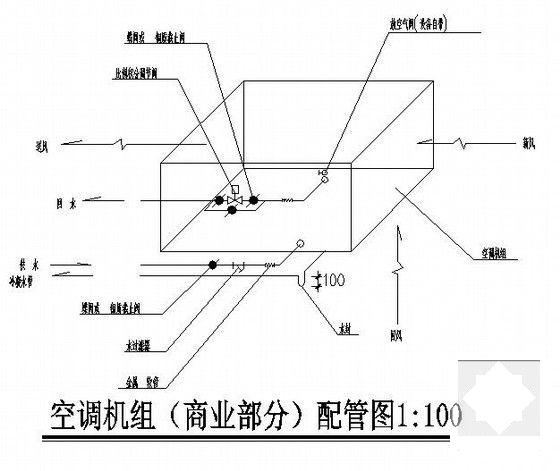

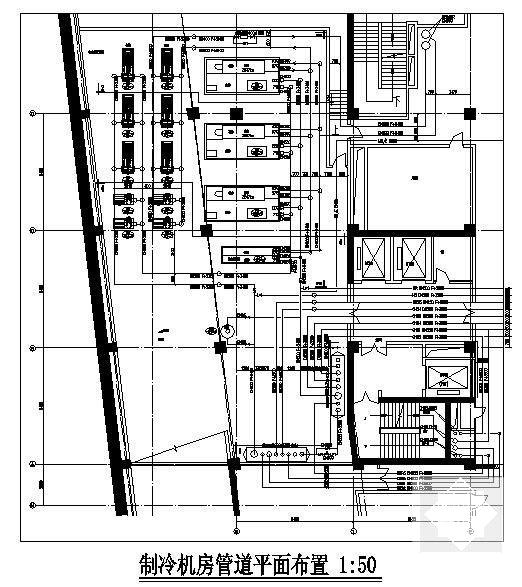

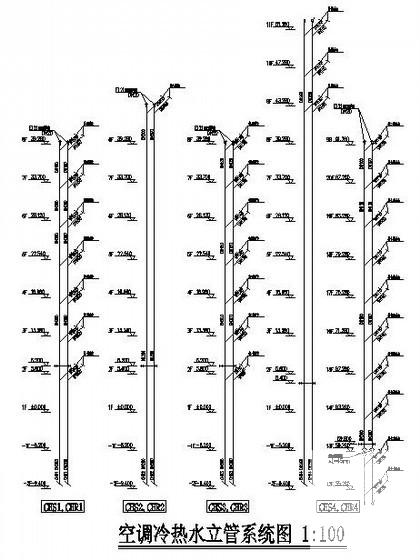

空调系统设计：1.空调负荷：裙房冷负荷为9258kW,单位建筑面积冷负荷指标为179.5W；热负荷为2425kW,单位建筑面积热负荷指标为48W。塔楼冷负荷为2437kW,单位建筑面积冷负荷指标为100W；热负荷为1706kW,单位建筑面积热负荷指标为70W。2.空调冷热源：该项目采用三台封闭型离心式冷水机组+一台螺杆式冷水机组作为夏季空调用冷源,离心式冷水机组单台额定制冷量为3517kw，输入功率620kw。冷水进出水温度为12/7℃,冷却水进出水温度为32/37℃；螺杆式冷水机组额定制冷量为1009kw，输入功率185kw。冷水进出水温度为12/7℃.... 3.空调形式：1） 商业采用低速风道一次回风全空气空调系统。2） 办公采用风机盘管加新风空调系统。4.空调水系统：1） 空调水系统采用一次泵变流量双管制水系统....
通风系统设计：1.地下车库(-3F，-2F)：地下车库采用机械进风（消防补风）,机械排风（兼排烟）的通风方式.排风（烟）量按换气次数6次/h确定,消防补风量不小于排烟量的50%。地下车库按防火分区设置小于2000m2....
消防防排烟系统：1）地上、地下共用防烟楼梯间、合用前室、消防电梯前室分别设置机械加压送风系统，正压风口均采用多叶送风口，送风量按照《建筑防排烟技术规程》DG J08-88-近代 计算确定。送风风机置于屋面。地上楼层着火时，防烟楼梯间地上层所有风口开启(地下层正压风口处于关闭状态)，着火层前室或合用前室正压送风口开启(其余正压风口处于关闭状态)，连锁启动相应....
自动控制：1.设备开关自动控制:冷水机组开机次序：管道电动蝶阀-循环水泵-主机；关机次序：主机-管道电动蝶阀-冷水循环泵....
节能设计专篇....，图纸64张。
