32层商业住宅楼强弱电CAD施工图纸（车库）(火灾自动报警)
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：210000平方米
- 建筑地上层数：32层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：30张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 负荷等级：三级
- 防雷等级：第三类
- 项目所在地：河北
- 强电设计：低压配电,电气照明,建筑物防雷,接地安全
- 弱电设计： 火灾自动报警系统 ,通信系统,有线电视和卫星接收系统,其它
附件详情
- 1、电气设计说明
- 2、对讲系统图
- 3、有线电视系统图
- 4、电话网络系统图
- 5、火灾自动报警系统图
- 6、安防监控系统图
- 7、竖向配电系统图
- 8、配电系统图
- 9、防雷接地平面图
- 10、 弱电平面图
- 11、消防安防平面图
- 12、电井大样图
- 13、动力插座平面图
- 14、 照明平面图
- 15、安防监控系统图
附件详情
该附件是综合住宅楼全套
电气施工图
纸，总共30张。
项目地上32层，地下2层，总建筑设计面积：近代43平方米。
设计内容：1、220V/380V配电系统；2、电话系统；3、建筑物防雷、接地系统及安全措施；4、火灾自动报警系统；5、安全技术防范系统（保安监视）；6、综合布线系统；7、有线电视系统；

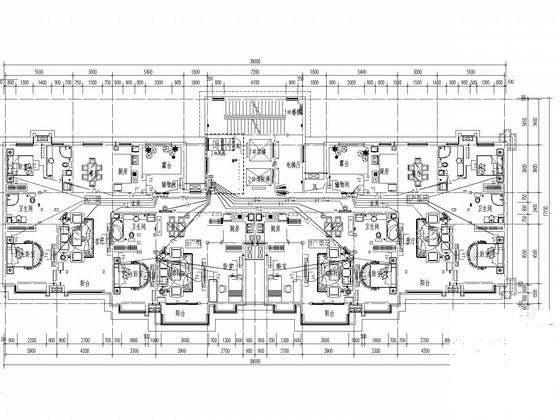

住宅一层平面图

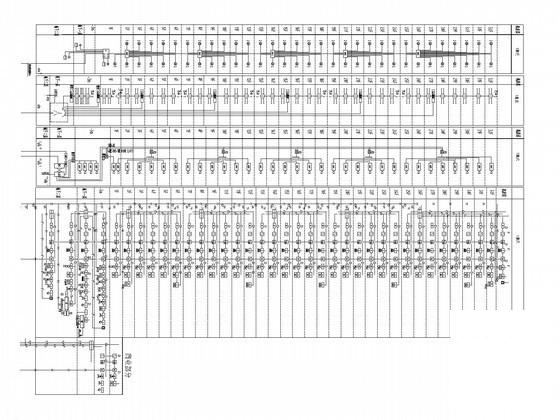

弱电系统图

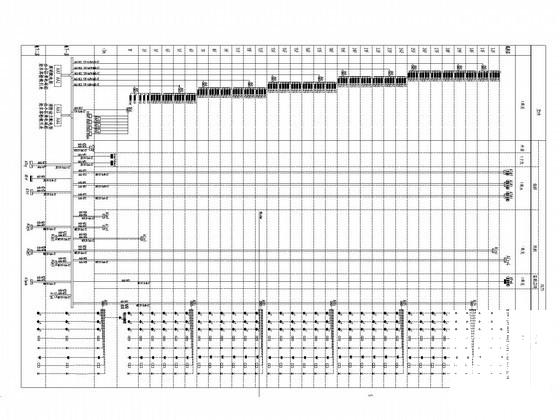

竖向配电系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

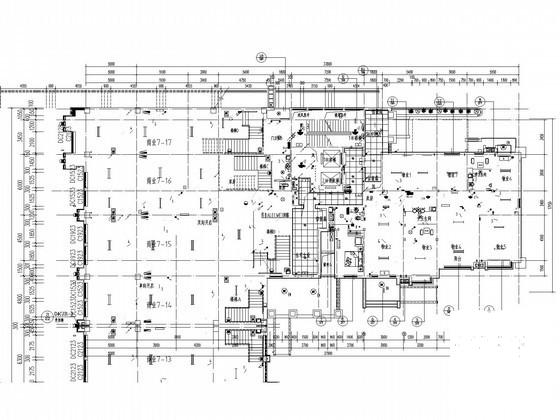

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：5.7 MB
- 收藏次数：0
-
文件名称：
附件-995856097860659787787.rar
