6层居住区住宅楼强弱电CAD施工图纸（人防）(火灾自动报警)

资料简介
赚取积分

建筑类别：住宅
建筑高度类型：多层建筑
建筑设计面积：18000平方米
建筑地上层数：6层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：30张
设计年代：近代
地下室用途：人防,车库
负荷等级：一级,三级
防雷等级：第三类
接地方式：TN-C-S
项目所在地：山东
强电设计：供配电系统,低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统 ,有线电视和卫星接收系统,信息网络系统,智能化集成,其它

附件详情

C1-C5#住宅楼：
1、电气设计说明
2、强电系统图、弱电系统图
3、储藏室层照明平面图一层照明平面图
4、二~六层照明平面图闷顶层照明平面图
5、储藏室层弱电平面图一层弱电平面图
6、二~六层弱电平面图闷顶层弱电平面图
7、屋顶接闪平面图
C6、C7#住宅楼...
地下车库：
1、电气设计说明
2、配电系统图（一、二）
3、火灾自动报警系统图电气火灾监测系统图
4、照明配电平面图
5、动力配电平面图
6、火灾自动报警平面图
7、接地平面图

附件详情

该项目位于山东，本项目半地下一层为储藏室，地上六层为住宅，建筑工程设计等级为三级。其储藏室所储物品的火灾危险性为戊类。C1-C5#住宅楼地上建筑设计面积：2193.206m2。地下建筑设计面积：172.003m2。C6#住宅楼地上建筑设计面积：3240.329m2，地下建筑设计面积：249.054m2。C7#住宅楼地上建筑设计面积：2745.946m2，地下建筑设计面积：210.671m2。
设计范围包括220/380V配电系统；照明系统；建筑物防雷、接地系统及安全措施；有线电视系统；电话及宽带网络；访客对讲系统；火灾自动报警系统；电气火灾监测系统等。
该附件，总共30张。

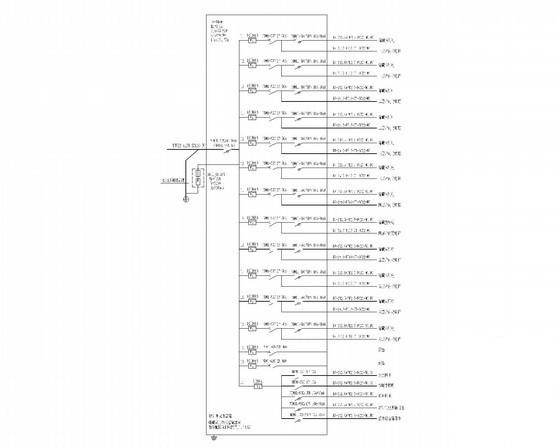

配电箱系统图

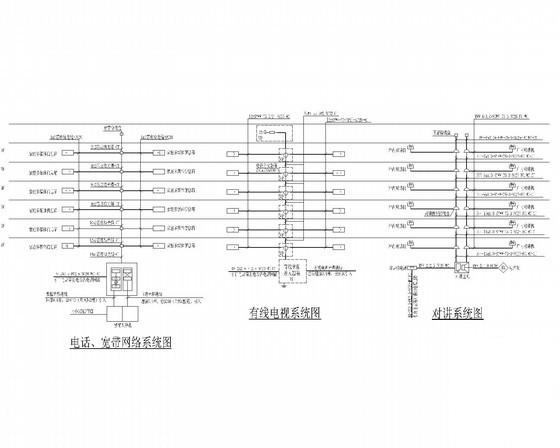

弱电系统图

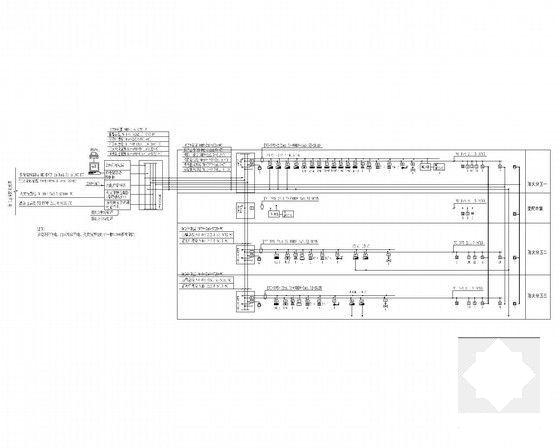

火灾自动报警系统图
