9层通信办公楼多联机空调及通风排烟设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:9020.24平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 项目所在地:江西

附件详情

  • 设计施工说明
  • 主要设备性能参数
  • 地下一层车库通风平面图
  • 主楼空调通风平面图
  • 附楼空调通风平面图
  • 附楼1~4层多联机空调系统图
  • .......

附件详情

一、项目概要:
该项目地上部分分为主楼与附楼,主楼共地上十层,附楼共地上四层;地下共一层,为汽车库与设备用房......
二、空调系统:
主楼地上建筑面积为9020.24m2,总冷负荷约为1050KW,建筑面积冷指标为115W/m2;总热负荷约为850KW,建筑面积热指标为94W/m2。附楼地上建筑面积为3334.16m2,总冷负荷约为450KW,建筑面积冷指标为134W/m2;总热负荷约为350KW,建筑面积热指标为104W/m2,采用变制冷剂流量的多联机空调系统.......
三、通风排烟系统:
1.卫生间均设机械排风。
2.本楼地上部分防烟楼梯间、合用前室均靠外墙,采用自然排烟的形式。
3.地下变电所设独立机械排风系统......

图纸共26张。

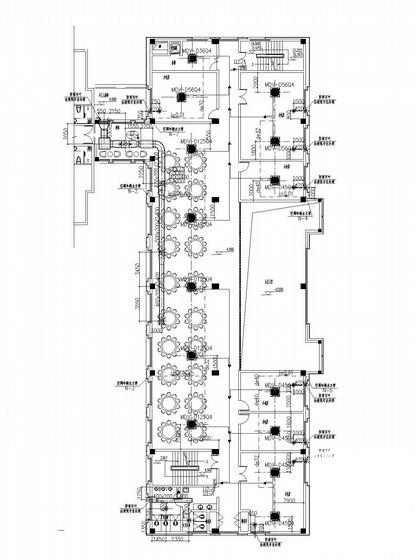

附楼空调通风平面图

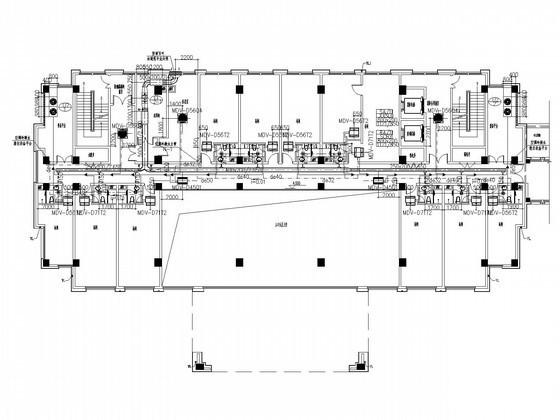

空调通风平面图

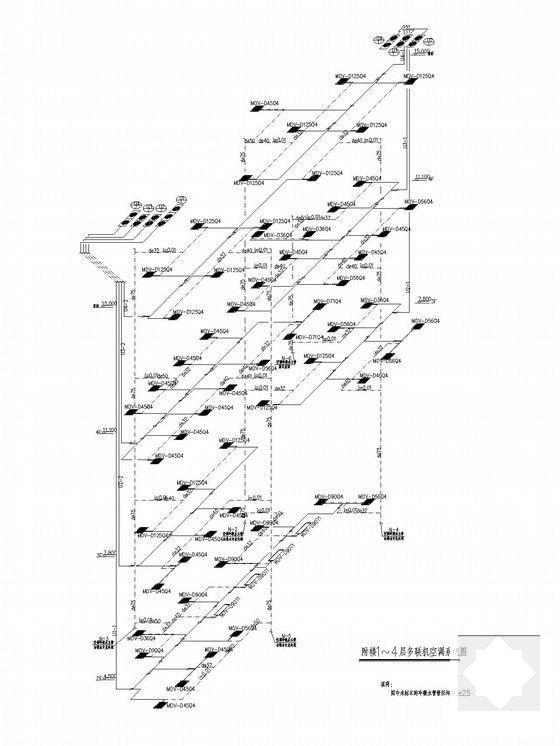

附楼1~4层多联机空调系统图

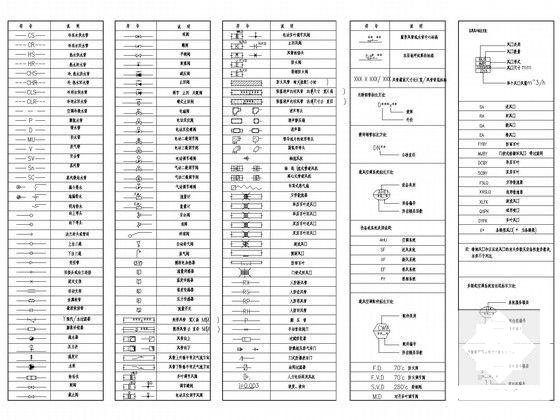

空调通风图例

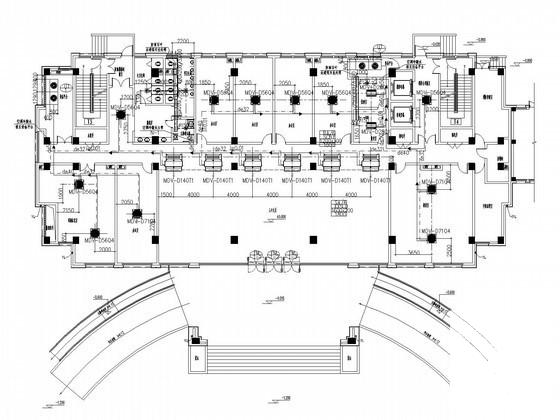

通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 9层通信办公楼多联机空调及通风排烟设计CAD施工图纸 - 1
    第 1 张图
  • 9层通信办公楼多联机空调及通风排烟设计CAD施工图纸 - 2
    第 2 张图
  • 9层通信办公楼多联机空调及通风排烟设计CAD施工图纸 - 3
    第 3 张图
  • 9层通信办公楼多联机空调及通风排烟设计CAD施工图纸 - 4
    第 4 张图
  • 9层通信办公楼多联机空调及通风排烟设计CAD施工图纸 - 5
    第 5 张图
  • 9层通信办公楼多联机空调及通风排烟设计CAD施工图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
