火车站空调采暖通风设计CAD施工图纸

附件详情

一、项目概要：本项目站房为跨线式高架站房，由出站层、站台层、高架层组成。客运用房面积约5万平方米。最高聚集人数7000人。设计范围为：空调（供暖）系统设计、通风系统设计、防排烟及通风、空调系统防火设计......
二、设计内容
1、冷热源设计：a、中央空调系统夏季冷源：中央空调系统采用集中供冷的水--空气系统。冷冻站站内设置电动式水冷离心式冷水机组；b、中央空调（供暖）系统冬季热源：冬季热源采用市政热力管网提供的115/75℃热水,

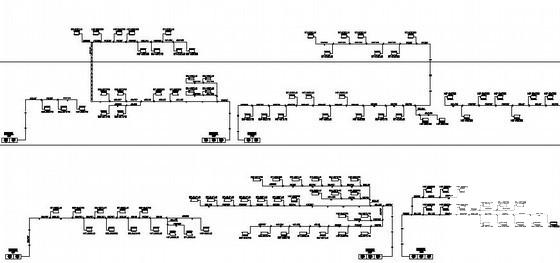

2、中央空调（供暖）水系统：a、暖气片采暖系统：经热交换后提供90/65℃热水;b、低温地板辐射采暖系统：经热交换后提供60/50℃热水，低温地板辐射采暖的集分水器按区域分组......c、热风幕机系统：热负荷2300KW，经热交换后提供90/65℃热水;d、空调（供暖）新风系统：各区域空调（供暖）新风系统均采用集中供冷（热）的水-空气系统。空调水系统均采用一次泵变流量系统......

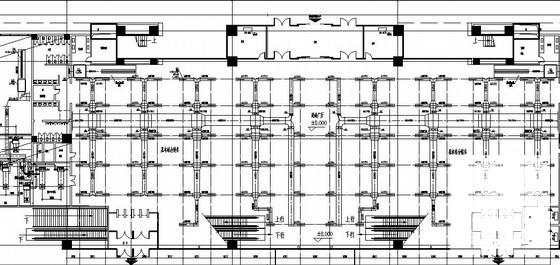

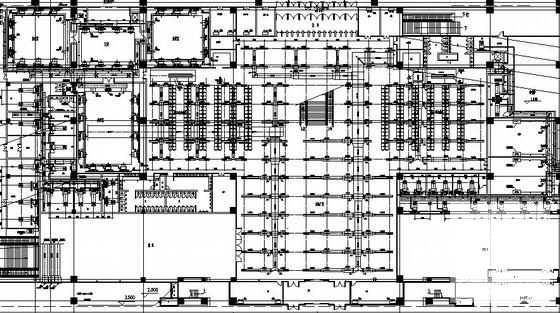

3、空调风系统： a、站台层的进站广厅等采用柜式、组合式空调机组，低速风道条形风口平顶侧送风，集中回风。b、高架层的候车厅等高大空间，利用组合式空调机组+低速风道系统，喷口、线形侧送风，集中回风。c、新风系统：各空调（供暖）系统均设有独立的新风系统，其中人员集中、新风量较大的空调系统-候车厅，设置全热回收装置......

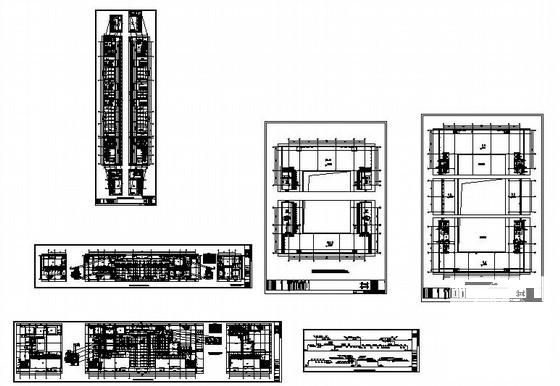

，图纸共9张。
