24层高层商务楼暖通空调及防排烟设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑设计面积:43793.9平方米
  • 建筑地上层数:24层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:46张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,人防
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:单式泵,定流量,双管制
  • 送风方式:散流器送风
  • 节点大样:水泵,风机盘管

附件详情

  • 设计施工说明
  • 空调水系统图/材料表
  • 地下层通风平面图

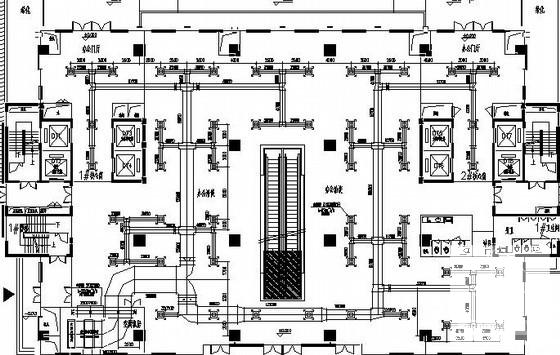

  • 空调风管平面图
  • 空调水管平面图
  • 暖通空调安装施工大样
  • 系统施工图
  • ......

附件详情

一、项目概要
该项目总建筑面积:43793.9平方米。(其中地上建筑设计面积:36882.9平方米,地下建筑面积6911平方米)。大楼地下二层,地上二十四层,建筑高度98.5m。地下一层为汽车库;地下二层为平战结合汽车库,设核6级常6级物质库.....
二、设计内容
1、空调冷、热源
空调冷源:采用两台制冷量为600USRT的离心式冷水机组,冷水机组设在地下二层冷冻机房内。空调夏季供、回水温度为7°C、 12°C。
空调热源:采用二台燃气型真空热水机组提供空调热水,供回水温度为60°C/50°C....
2. 空调冷热水系统设计
空调冷水系统采用二管制一次泵定流量系统,集水器与分水器之间设压差旁通管。空调夏季供回水温度为7℃/12℃,冬季供回水温度为60℃/50℃。空调水系统根据不同区块分路供给,空调循环泵按管网最不利末端压差控制.....
3、空调方式
一到六层采用全空气低速送风系统,送风形式为上送下回。室外新风通过机房西侧墙的百叶进入静压箱,与回风混合后,经机组处理送入空调区。送风口采用散流器送风,保证空调区温度均匀。六层包厢以及标准层的办公室采用风机盘管加新风系统。新风系统采用全热交换器补充新风.....
4、通风排烟系统
地下汽车库设置与排烟系统合用的机械送、排风装置,地下一层机械通风系统以地下汽车库坡道为自然进风口,地下二层采用机械补风;着火时,就地启动或消防控制中心开启着火区的排烟口(阀),联动开启排烟风机及相应的送风机.....

,图纸共46张。

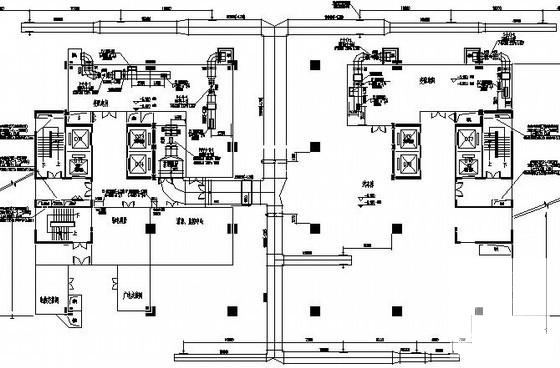

地下一层 通风防排烟 平面图

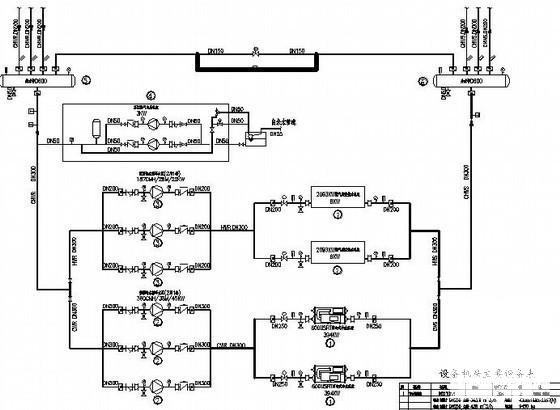

机房水系统原理图

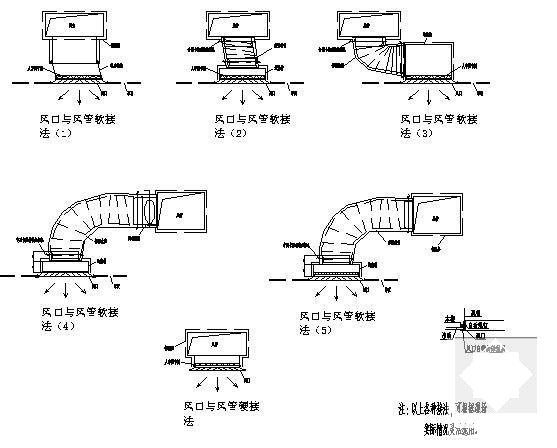

风口与管道连接

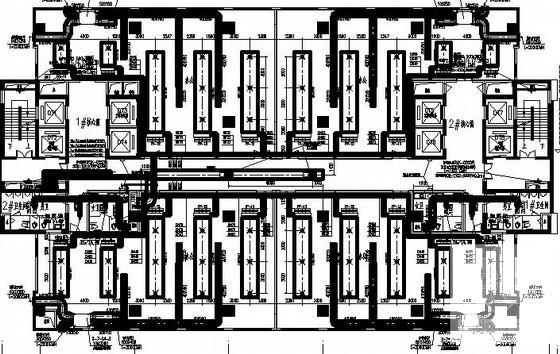

商务办公楼标准层平面图
