21613平米高层花园小区暖通施工图平面图

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:21613.21平方米
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:5张
  • 设计内容:通风,采暖
  • 采暖系统:热水辐射,户式燃气炉

附件详情

该项目为某花园小区地暖设计,建筑设计面积:21613.21平方米。其中地下一层战时为普通防空地下室,平时为戊类库房;首层为配套商业用房,建筑面积1836.98平方米;二层以上均为住宅,建筑面积18933.60平方米。设计内容:室内采暖、消防、通风设计,室外部分另行委托设计。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

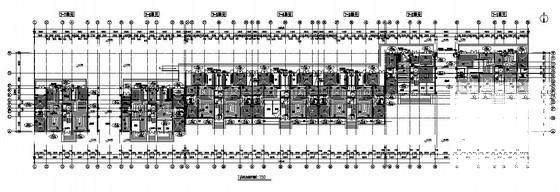

  • 高层小区施工图 - 1
    高层小区施工图 - 1

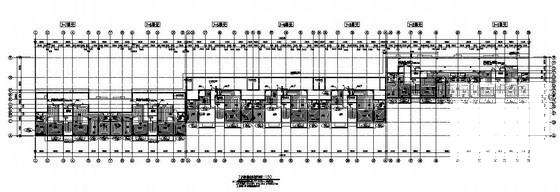

  • 高层小区施工图 - 2
    高层小区施工图 - 2

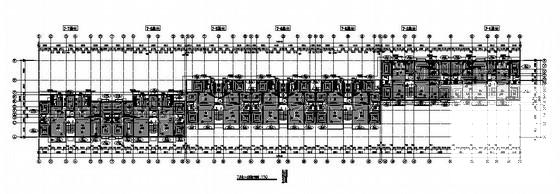

  • 高层小区施工图 - 3
    高层小区施工图 - 3

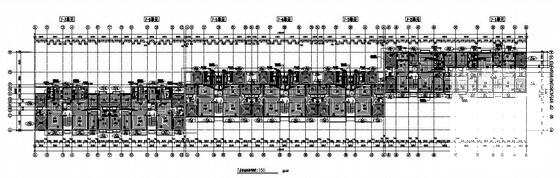

  • 高层小区施工图 - 4
    高层小区施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
