33层商住楼给排水CAD图纸(消火栓系统)
- 建筑类别：住宅
- 建筑地上层数：33层
- 建筑地下层数：1层
- 出图日期：2010
- 设计阶段： 设计方案
- 供水方式：市政供水
- 供水分区：三区
- 设计内容：给排水, 消火栓, 自动喷水, 灭火器
- 设置场所火灾危险等级：中危险级Ⅰ级
- 地下室用途：车库
附件详情
该项目为安徽某地商住楼高层住宅，负一层为车库，1-3层为商业，4-33层为住宅。设计内容包括生活给排水系统、雨水系统、消火栓系统和喷淋系统。
三层喷淋平面图

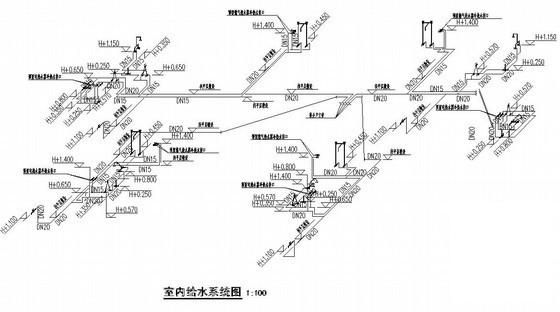

室内给水系统图.

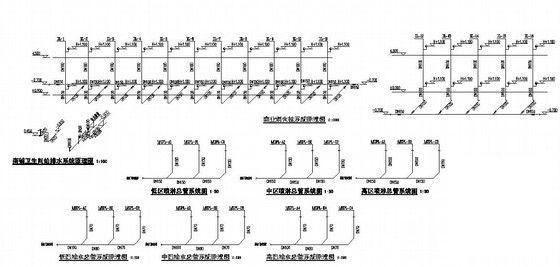

喷淋、消防原理图

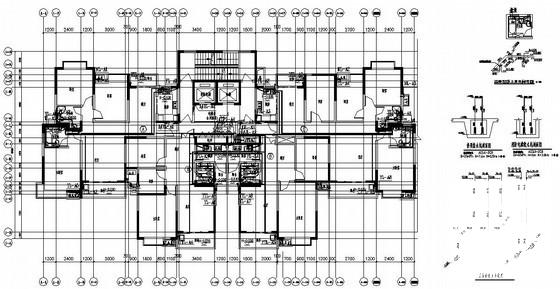

三层平面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：2.54 MB
- 收藏次数：0
-
文件名称：
附件-995860576800508759775.rar
