5层教学楼给排水CAD施工图纸(卫生间大样图)
- 附件设计说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：4934平方米
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室外消火栓系统
- 供水方式：市政供水
- 供水分区：无
- 排水体制：雨污分流
- 排水技术：重力排水
- 大样节点：卫生间
- 项目所在地：安徽
附件详情

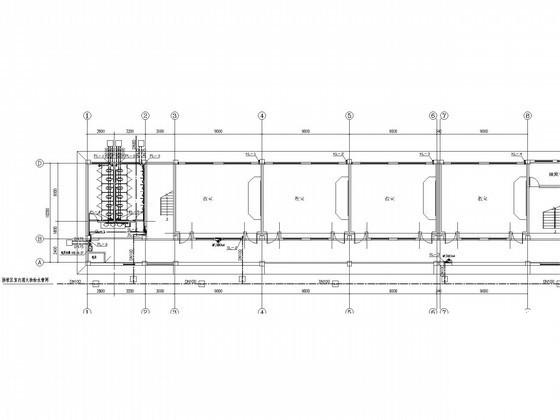

- 一层平面图
- 二层平面图
- 三、四层平面图
- 五层平面图
- 屋顶层平面图
- 给水系统图
- 卫生间大样图
- 卫生间详图
- 室内消火栓给水系统图
附件详情
项目概要：该工程位于安徽，是一栋小学教学楼，建筑面积4934.3平方米，基底面积987平方米，建筑总高度为18.45米，建筑物工程等级为三级，建筑层数为5层，建筑物耐火等级为二级，建筑物防水等级为二级。机构体系为框架结构。建筑物设计使用年限为50年。
设计范围：给水系统 排水系统
，共计8张图纸。

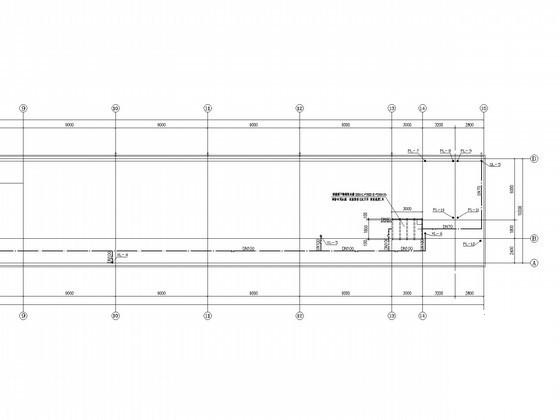

屋顶给排水平面图

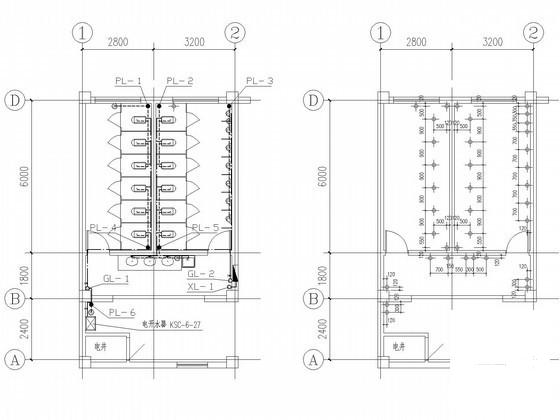

卫生间详图

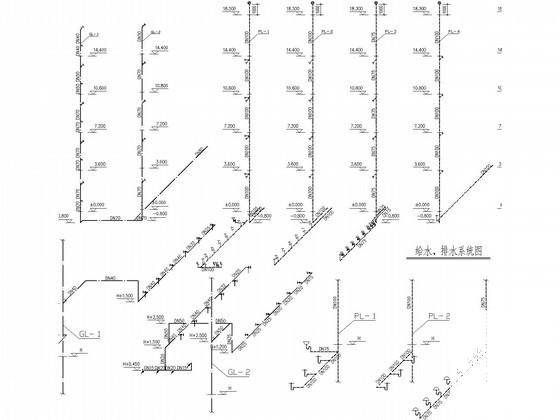

系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.23 MB
- 收藏次数：0
-
文件名称：
附件-995860858857788507888.rar
