3层商业综合体给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:商业,教育
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:4000平方米
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,高位水箱供水,无负压供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:2年
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):15
  • 大样节点:水箱,卫生间
  • 项目所在地:四川

附件详情

  • 幼儿园
  • 资料目录
  • 设计说明
  • 一层给排水及消防平面图
  • 二层给排水及消防平面图
  • 三层给排水及消防平面图
  • 给排水大样图
  • 给水系统原理图
  • 排水系统原理图
  • 消防系统 原理图
  • 商业
  • 设计资料目录
  • 设计总说明
  • 一层平面图
  • 二层平面图
  • 三层平面图
  • 屋顶层平面图
  • 一层喷淋平面图
  • 二层喷淋平面图
  • 三层喷淋平面图
  • 消火栓、喷淋系统图
  • 卫生间大样图及系统图
  • 给排水总平面图

附件详情

该项目位于四川,该项目分为多期建设,每期的各个系统在小区内连成一个整体.该项目北,东,西临市政道路,其北,东,设有商业用房,该项目总建筑面积约37万平米,占地面积约85635平米;该项目地形较为平坦, 市政道路 东北侧缴高;由于该项目分期建设,整个小区的消防泵房在一期设置,以保证整个小区生活加压供水及消防正常使用。该项目为地上局部三层商业楼,占地面积1521.25平米,建筑高度13.2m。耐火等级为一级。±0.000所对应的绝对标高以建筑专业为准。幼儿园,建筑面积为2434.8平方米。
设计范围:红线范围内的室内外给水系统,排水系统,,雨水系统,消防系统(该资料仅为一期).但不包括建筑物内的二装设计以及总图。
,共19张图。

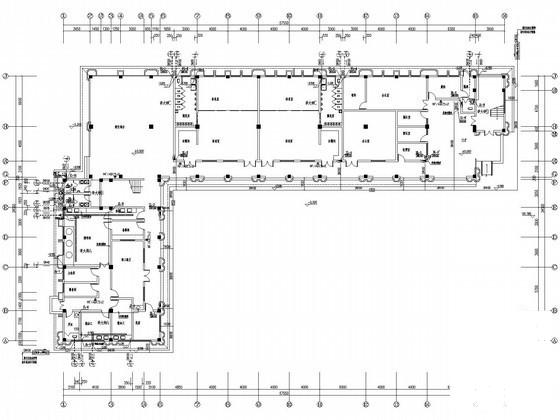

幼儿园一层给排水及消防平面图

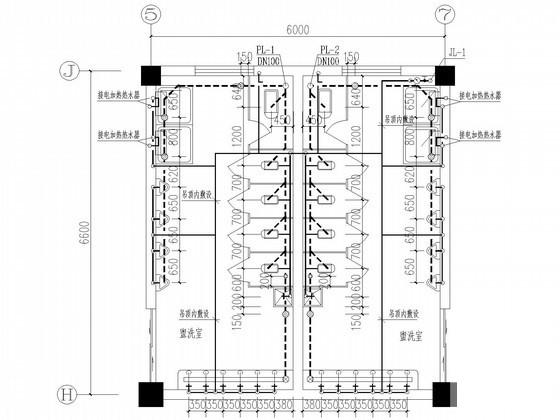

大样C

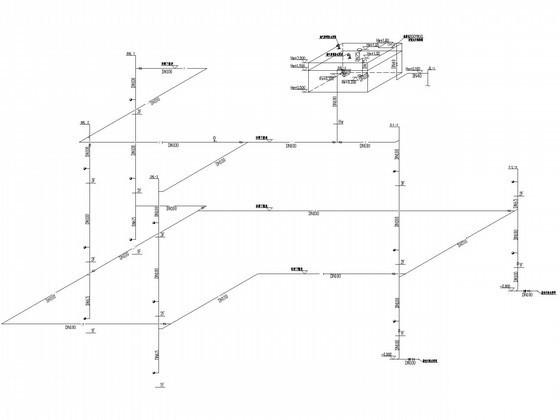

消火栓系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

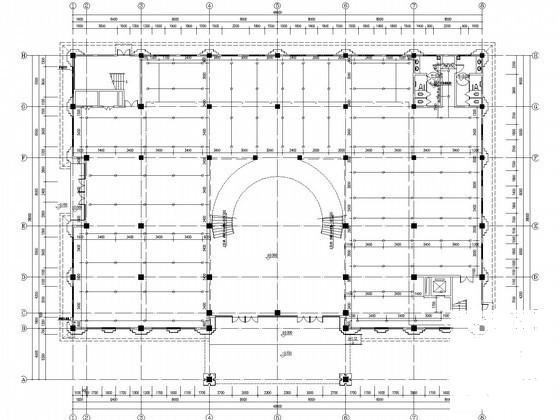

  • 3层商业综合体给排水CAD施工图纸 - 1
    第 1 张图
  • 3层商业综合体给排水CAD施工图纸 - 2
    第 2 张图
  • 3层商业综合体给排水CAD施工图纸 - 3
    第 3 张图
  • 3层商业综合体给排水CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
