普通高层住户楼给排水CAD施工图纸(11层)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计面积:7434.12平方米
  • 建筑地上层数:11层
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 设计年代:近代
  • 地下室用途:车库
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统,消防排水
  • 供水方式:市政供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 大样节点:泵房
  • 热水供应方式:集中热水供应
  • 项目所在地:广东

附件详情

  • 首层给排水平面图
  • 二层给排水平面图
  • 三至十一层给排水平面图
  • 天面层给排水平面图
  • 给排水系统图
  • 屋顶给排水平面图
  • 泵房大样图

附件详情

项目概要:该项目一共包括4栋住宅楼,为普通高层住宅。7、8#建筑总建筑面积5519.85m ,建筑总高度33m。5#建筑建筑面积7434.12m,建筑总高度33m 。6#建筑总建筑面积7142.28m,建筑总高度33m。
设计内容:给水系统、热水系统、排水系统、消防排水等内容。编制依据为《民用建筑节水设计规范》GB50555-近代、《住宅设计规范》 GB50096-近代以及《建筑给水排水制图标准》GB/T 50106-近代等。
,共22张图。

天面层给排水平面图

屋顶给排水平面图

给排水系统图(二)

泵房大样图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

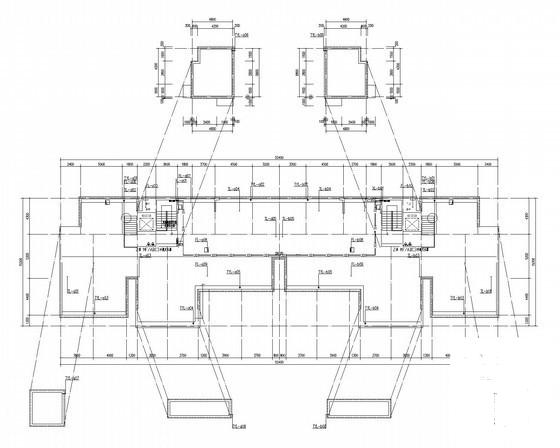

  • 普通高层住户楼给排水CAD施工图纸(11层) - 1
    第 1 张图

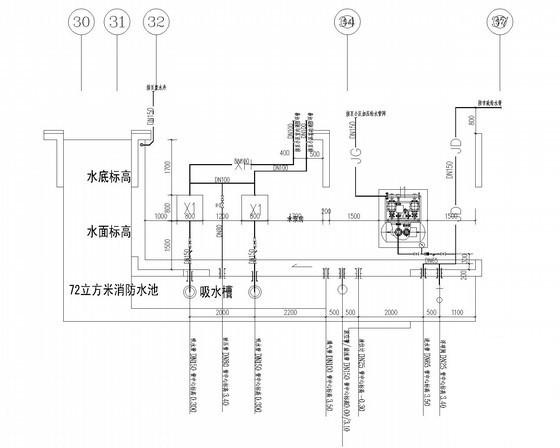

  • 普通高层住户楼给排水CAD施工图纸(11层) - 2
    第 2 张图

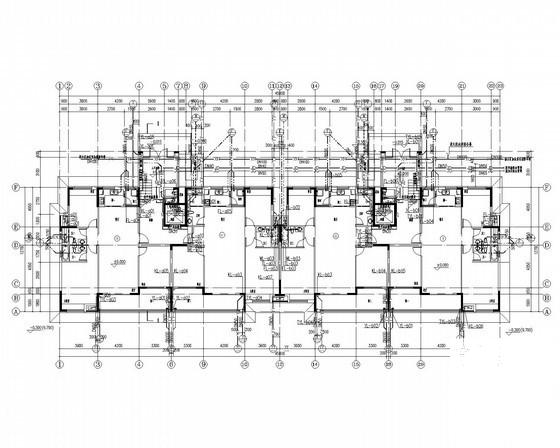

  • 普通高层住户楼给排水CAD施工图纸(11层) - 3
    第 3 张图

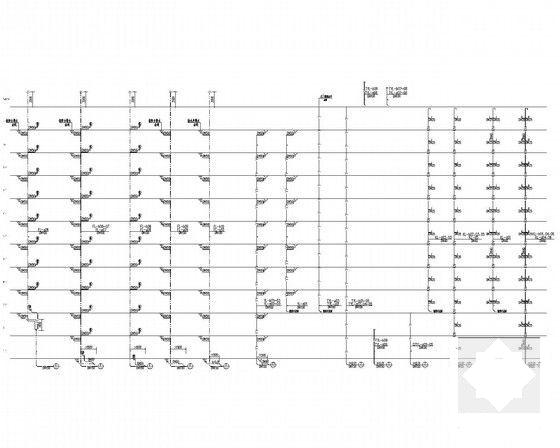

  • 普通高层住户楼给排水CAD施工图纸(11层) - 4
    第 4 张图

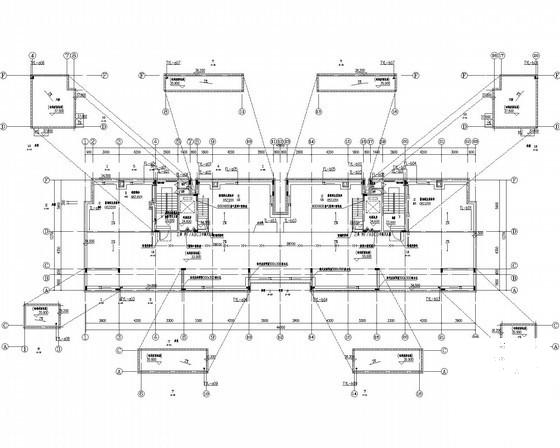

  • 普通高层住户楼给排水CAD施工图纸(11层) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
