6层框架结构神病医院住院楼结构图纸(墙下条形基础)

  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础,筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.10kN/平方米
  • 地下室功能:设备用房
  • 参考图纸:24张
  • 设计年代:近代

附件详情

该项目是四川某精神病医院住院楼项目,地上6层,框架结构,地下一层,抗震设防烈度为7度,场地为Ⅱ类,基础为柱下筏板基础及局部独立基础和墙下条形基础,基础设计等级为丙级。
包括:结构总说明,基础平面布置图,基础详图,各层柱布置图,柱配筋表,各层梁配筋图,各层板配筋图,结构隔震设计说明专篇,隔震支座 平面布置图 等共计24张图。
6月。

负一层至六层柱布置图

三至六层板配筋图

隔震支座布置图

基础梁配筋图

三至六层梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

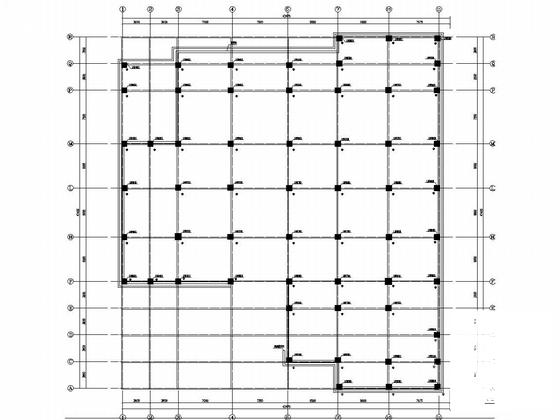

  • 6层框架结构神病医院住院楼结构图纸(墙下条形基础) - 1
    第 1 张图

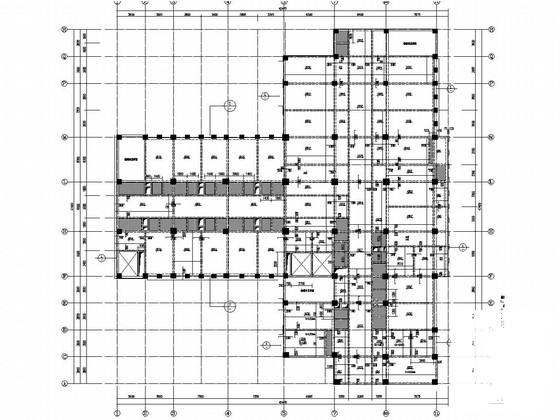

  • 6层框架结构神病医院住院楼结构图纸(墙下条形基础) - 2
    第 2 张图

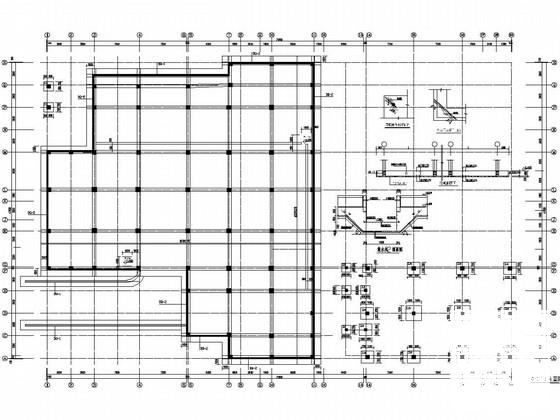

  • 6层框架结构神病医院住院楼结构图纸(墙下条形基础) - 3
    第 3 张图

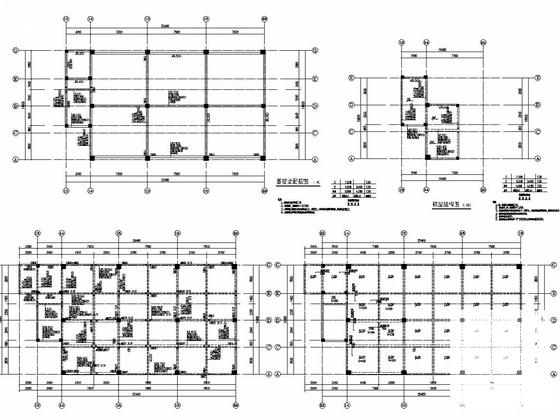

  • 6层框架结构神病医院住院楼结构图纸(墙下条形基础) - 4
    第 4 张图

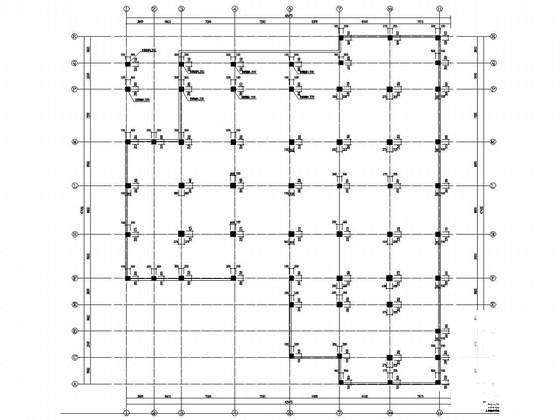

  • 6层框架结构神病医院住院楼结构图纸(墙下条形基础) - 5
    第 5 张图
  • 6层框架结构神病医院住院楼结构图纸(墙下条形基础) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
