单层砌体结构(局部框架)苗木基地办公楼结构CAD施工图纸(6度抗震)(柱下独立基础)

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础, 独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:7张
  • 设计年代:近代

附件详情

该项目共一层,为苗木基地办公楼,屋顶为坡屋顶,砌体结构(局部框架),屋顶采用木屋架,该项目基础采用天然地基上的墙下条形基础和柱下独立基础,基础设计等级为丙级,抗震设防烈度为6度。
该资料包含:结构设计总说明,基础平面布置图,结构 平面布置图 ,板房基础详图,桥基础详图,桥基础梁图及柱图,桥面梁、板平法施工图等共计7张图。
分享投稿时间:近几年12月。

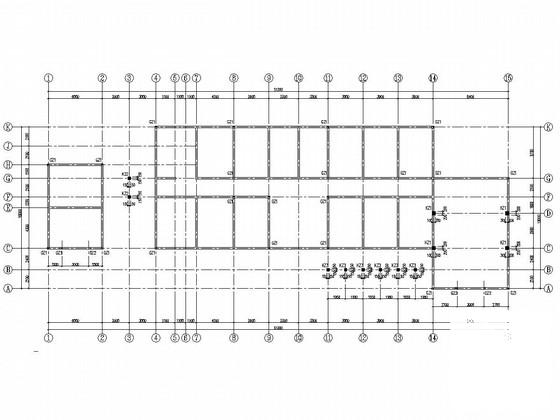

结构平面布置图

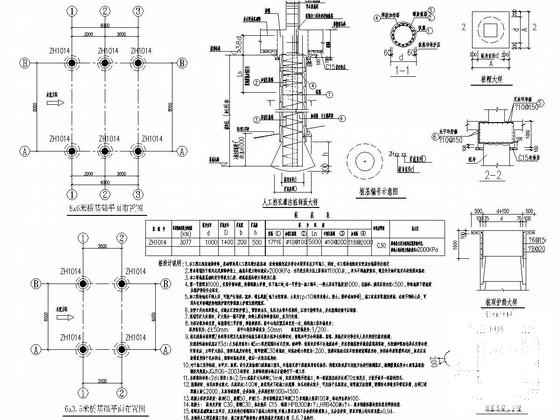

桥基础详图

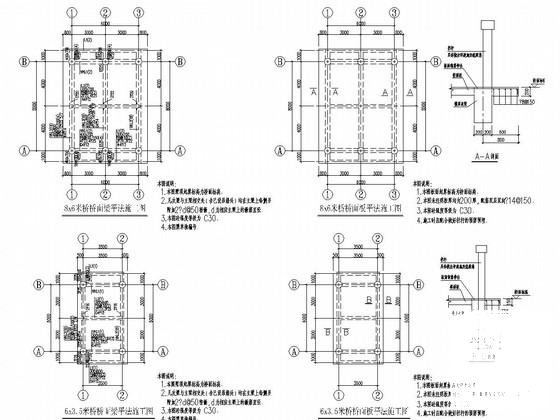

桥面梁板平法施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

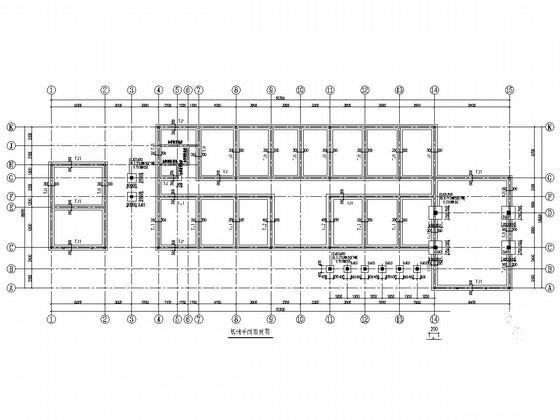

  • 单层砌体结构(局部框架)苗木基地办公楼结构CAD施工图纸(6度抗震)(柱下独立基础) - 1
    第 1 张图
  • 单层砌体结构(局部框架)苗木基地办公楼结构CAD施工图纸(6度抗震)(柱下独立基础) - 2
    第 2 张图
  • 单层砌体结构(局部框架)苗木基地办公楼结构CAD施工图纸(6度抗震)(柱下独立基础) - 3
    第 3 张图
  • 单层砌体结构(局部框架)苗木基地办公楼结构CAD施工图纸(6度抗震)(柱下独立基础) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
