36米两连跨门式刚架厂房结构CAD施工图纸（独立基础）(平面布置图)
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架,轻钢结构
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.50kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：14张
附件详情

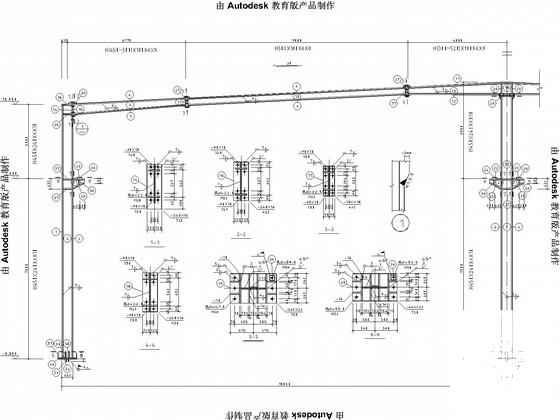

结构设计总说明、基础平面布置图、基础详图、地脚平面布置图、结构平面布置图、GJ详图、抗风柱、吊车梁
平面布置图
、GDL、、屋面檩条布置图、墙面檩条布置图、立面结构布置图、柱间支撑详图共14张图纸。
吊车梁平面布置图
基础平面布置图

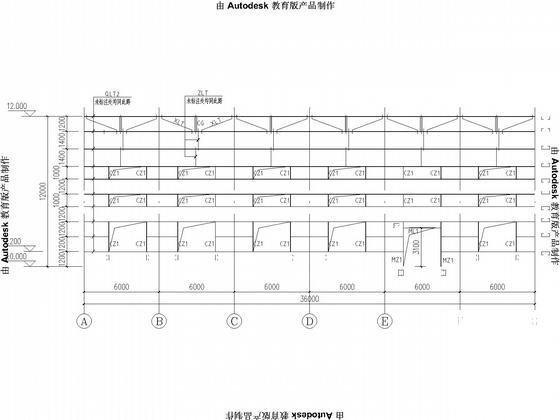

墙面檩条布置图

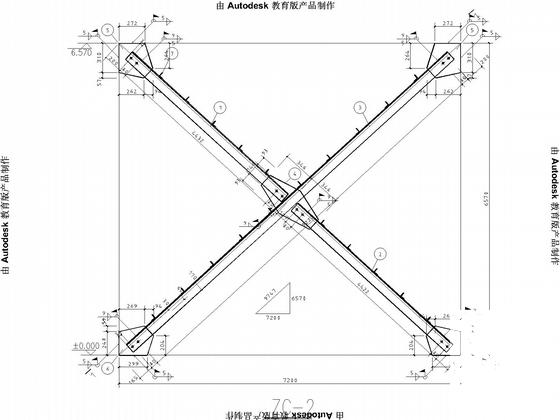

zc节点

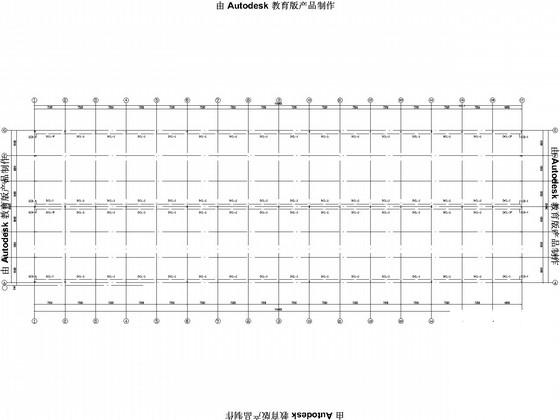

结构平面布置图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.05 MB
- 收藏次数：0
-
文件名称：
附件-995878995666506765889.zip
