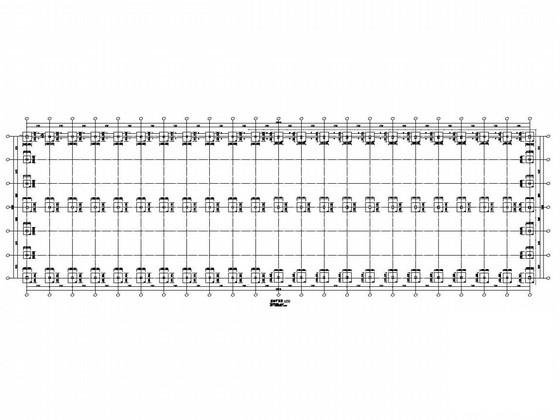

25米双跨门式刚架温室结构CAD施工图纸（局部错层）(基础平面图)
- 建筑类别：农业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：25m
- 抗震设防烈度：8度抗震
- 风压：0.55kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：14张
- 设计年代：近代
附件详情
该项目为钢结构温室，25米双跨门式刚架厂房，位于8度区，因场地情况局部产生错层，采用双层钢架，整体含钢量较小。包括：钢结构设计总说明，基础平面图，基础详图，地梁平面图，锚栓平面图，钢架支撑平面图，轴线支撑立面图，屋面檩条平面图，刚架剖面图，钢
节点详图
等共计14张图。
10月。

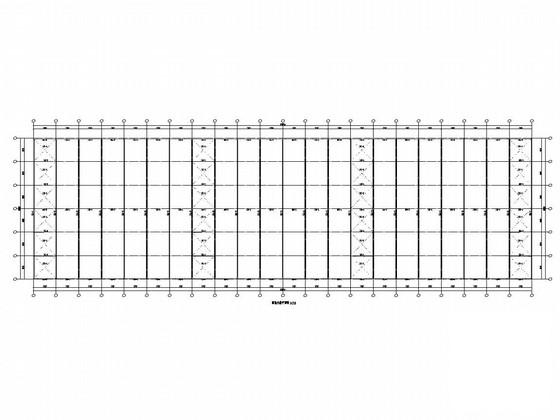

刚架支撑平面图
屋面檩条平面图

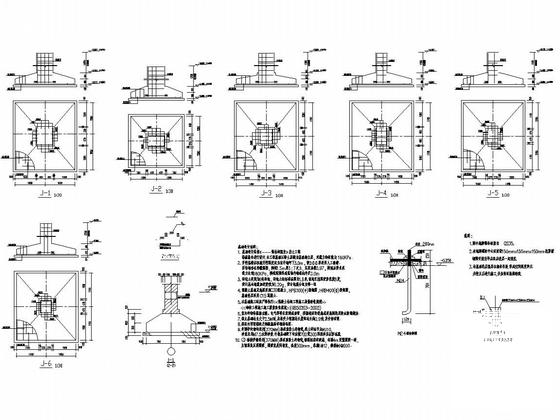

基础详图

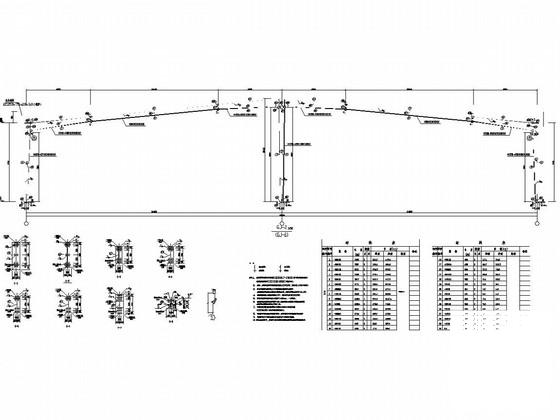

刚架剖面图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-02-11
- 评论次数：0
- 浏览次数：0
- 文件大小：1.39 MB
- 收藏次数：0
-
文件名称：
附件-995878957585985657758.rar
